CVDN系列氮氣式環保型電容分壓器主要用于電壓互感器領域，為35KV～1000KV智能電網數字化變電站中的重要部件——電子式電壓互感（EVT）、光電式電壓互感器（OVT）提供分壓之用。

具有美國GE和瑞典瑞士ABB及其它同類產品技術水平
目前，在世界電力系統中，電容式電壓互感器（CVT）所用的電容分壓器，大多數采用鋁箔電極、油浸或SF6氣體絕緣式，這種產品的固有缺點是（“三低”、“三有”）：
1.精度低：電容量溫度特性不一致，且漂移大。中壓高，為滿足EVT、OVT輸入要求，采用多次分壓，致使分壓比離散無規律、精度差。有的采用經中壓變壓器后，又再次串聯電容器分壓方法。因此累計誤差較大。
2.絕緣低：鋁箔電極電容器在耐電壓方面沒有自愈特性，目前運行中仍有3‰~5‰擊穿現象發生。
3.分壓比低：中壓10KV以上，即使經中壓變壓器后，中壓仍有50V以上，無法滿足EVT、OVT輸入要求。
4.油浸絕緣式：易燃燒，不利于安全控制，且維護復雜。
5.SF6絕緣式：SF6溫室效應很大，是CO2的23900倍（即SF6每泄露1g，就相當于向空氣中排放約24kgCO2），大氣壽命長達3200年（是CO2的30倍），且在高電壓下電離會產生有毒和腐蝕性分解物。
6.含磁式：CVT采用中壓變壓器，因此，既有電磁兼容問題，也有鐵磁諧振風險。
氮氣式、環保型電容分壓器新特點（“三高”、“三無”）
1、 精度高：精度0.1/0.2級。這主要是得益于自行研制生產的高壓電容和中壓電容有以下特點：
（1） 電容溫度系數小。
（2） 電容溫度穩定性好，電容量漂移幾乎為零。
（3） 高壓電容和中壓電容參數匹配，溫度特性一致性好，分壓比誤差帶范圍小。
（4） 電容器工作溫升小，一般只有1℃左右。
（5） 中壓電容器比率電容量大，串聯一次分壓即可獲得5V中壓輸出（傳統產品一般要通過2次或多次分壓才能實現）。因此，累計誤差很小。
2、 絕緣高：運行中不會有擊穿現象發生。這主要是由于：
（1） 自行研制生產的高壓電容器具有自愈特性（傳統鋁箔電極電容沒有自愈特性），且為干式圓柱體（傳統鋁箔電容器需要壓成矩形），其內部和端面電場分布都比較均勻。
（2） 該干式電容器在2倍工作電壓下無局放。
（3） 分壓器內部電容安裝、排列科學合理，相鄰電容器極間絕緣強度很高。
3、 分壓比高：可直接獲得中壓5±1V，便于EVT、OVT和智能電網控制接口。
4、 無油：充入高純氮氣作為填充物，防止氧化和低溫凝露現象。實現了無油化，杜絕火災、維護方便。
5、 無SF6：徹底消除了溫室效應隱患，非常有利于環境保護。
6、 無磁：不用中壓變壓器，因此，既無鐵磁諧振困擾，也無電磁兼容問題。
應用條件
1、安裝運行場所：戶外或戶內 2、海拔：2000m
3、環境濕度：-40℃~+85℃ 4、風速：≤42m/s
5、泄漏比距（mm/KV）：≥31 6、地震強度：不超過8度
7、覆冰厚度：≤10mm 8、系統額定頻率：50（60）HZ
9、系統接地條件：中性點有效接地或中性點非有效接地。

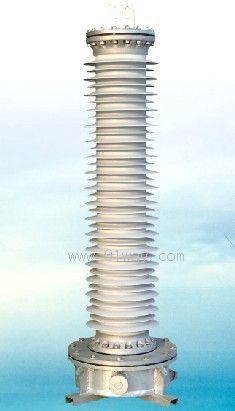

CVDN系列氮氣式環保型電容分壓器型號說明


主要技術性能
1、 執行標準：GB/T19749—2005
2、 產品典型技術參數和結構參數如表1
3、 電容量偏差：-5%～+10%
4、 損耗角正切值：tg8≤10×10-4(20℃)
5、 局部放電量



6、 分壓比準確級：0.1級/0.2級
7、 中壓輸出：5±1V
8、 產品能在1.2倍額定電壓及以下電壓長期運行。中性點有效接地系統能在1.5倍額定電壓下運行60S，中性點非有效接地系統能在1.9倍額定電壓下運行8h。

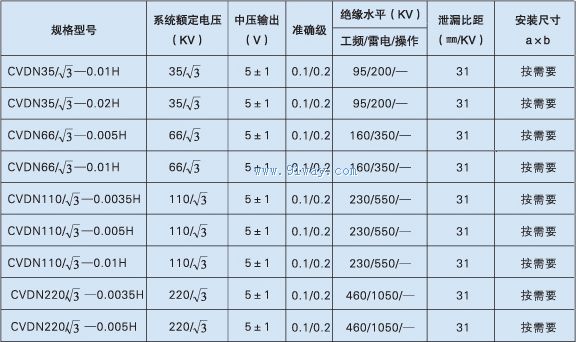

表1 氮氣式、環保型電容分壓器 主要技術性能和結構參數一覽表
