WXD3-13精密多圈線繞電位器(10圈)產品詳細說明：

WXD3-13 精密多圈線繞電位器（10圈）
WXD3-13 Precision multi-turn wirewound potentiometer

采用標準：
SJ2786-87
Q/QRT006-91
　　
特性簡介：
標稱阻值范圍（Rated rcsistance range）：100Ω～100KΩ
阻值偏差（Resistance tolerance）：±2％ ±5％ ±10％
額定功率（Rated power ）：2W
最高工作電壓（Maximum working voltage）：160V
機械壽命（Mechanical endurance ）：5000周
線性精度（Linearity）：±0.1％ ±0.25％ ±0.5％ ±1％
機械角度（Mechanical rotating angle）：3600°

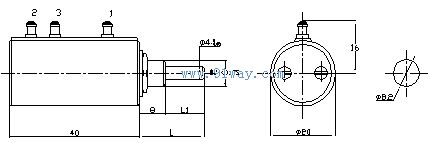

軸端形狀（Shape of shaft end ）：ZS—3
軸長（Length of shaft ）：L=25mm 20mm 16mm

序號	名稱	L	L1	備注
1	短軸	16	8	配旋鈕
2	中軸	20	12	配旋鈕、配指示器
3	長軸	25	17	配指示器

產品等級：工業級、普軍級
