APF有源濾波器產品詳細說明：

型號
APF-0.4-400-3L 含義：APF有源， 0.4電壓，400諧波電流A，3L三相三線，4L三線四線

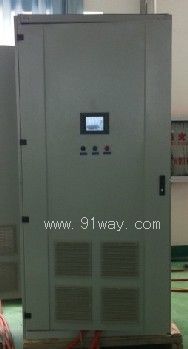

APF有源濾波器

工作原理
濾波原理
通過外部互感器CT實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統的諧波大小相等相位相反的補償電流，實現濾除諧波的功能。
輸出補償電流是根據系統的諧波量動態變化的，因此不會出現過補償?shù)膯栴}。另外，有內部過載保護功能，當系統的諧波量大于濾波器容量時，可以自動限制在100%額定容量輸出，不會發生濾波器過載。
無功補償原理
可以通過參數設置，使在濾除諧波的同時進行動態無功補償。
根據檢測系統的無功功率，通過IGBT功率變換器產生容性或感性的基波電流，實現動態無功補償，無功補償?shù)哪繕?biāo)值
可以通過操作面板設定。
的無功補償電流是根據系統無功量需求動態變化的，不會出現過補償，柔性的無功補償不會產生涌流沖擊。
內部控制原理
隔離開關合閘后，首先通過預充電電阻對直流母線電容器充電，這個過程會持續幾秒鐘，是防止上電后對直流母線電容器的瞬間沖擊。當母線電壓Udc達到預定值后，主接觸器閉合。
直流母線電容作為儲能元件，為通過IGBT逆變器和內部電抗器向外輸出補償電流提供能量。
通過外部CT實時采集電流信號送至信號調理電路，然后再送給FPGA控制器，控制器將基波成分分離，并提取出所有的諧波；控制器會將采集到的諧波成分和已發出的補償電流比較得到差值作為實時補償信號輸出到驅動電路，觸發IGBT變換器產生與負載諧波電流相位相反的諧波電流注入到電網中，實現濾除諧波的功能。

APF有源濾波器特點及應用
3L應用領域及特點
適用于工業型大容量負載的3L有源電力濾波器
針對整流器、變頻器、大型UPS、中頻爐、電弧爐、焊機。化工等工業型大容量非線性負載，推出3L系列有源電力濾波器。
3L系列有源電力濾波器具備其前所未有的濾波能力，能同時濾除2~50次諧波，濾波能力可高達97%以上，對階躍變化的諧波完全補償時間小于10ms。
3L系列有源電力濾波器可多臺同時并聯運行，完全適用于工業領域的各種情況，是工業型大容量非線性負載諧波治理的最佳解決方案。
4L應用領域及特點
適用于民用型的4L有源電力濾波器
如今商業建筑領域大量使用的熒光燈、電腦、UPS、電梯、變頻空調等，不僅嚴重污染電網，而且其產生的三次諧波疊加到中性線，使中性線發熱，嚴重威脅配電系統安全，針對商業混合型負載，推出4L系列有源電力濾波器。
4L能徹底消除因三次諧波產生的中性線電流，可以消除2~50次范圍內的全部或選定次數的諧波，具備通訊功能，能方便地與用戶現有的通訊系統相連。
4L有源電力濾波器可多臺同時并聯運行，安全適用于民用領域的各種狀況，是商業建筑配電系統等民用領域必不可少的重要電氣設備。

APF有源濾波器技術特點
基本特性
負載短路，過壓，欠壓，過流等保護功能。
采用高清晰，5.7英寸中文彩色觸摸屏。
有消除三相不平衡的功能。
不會與系統發生諧振。
可進行待機功能管理。
可以只濾波，或同時濾波和補償無功，并可設置功能的優先次序。
設計選型簡單，不需要進行詳細的電網分析，只需要測量諧波電流的大小。
并聯安裝方式，安裝簡單，方便，易于擴展，可多臺并聯。
可實現不同容量并聯。
實施故障記錄和事件記錄，并可查詢歷史記錄。

產品參數

	3線	4線
額定補償電流	100A-400A	50A-400A
輸入
工作電壓（V）	400V(-20%~+15%),690V(-20%~+15%)	400V(-20%~+15%)
工作頻率（Hz）	50/60	50/60
性能指標
濾波能力	THDI＜3%（額定）	THDI＜3%（額定）
濾波范圍	2~50次諧波，消除全部指定次諧波	2~50次諧波，消除全部指定次諧波
單次諧波補償率調整	可對每次諧波的補償電流限值	可對每次諧波的補償電流限值
瞬時響應時間	＜100us	＜100us
全響應時間	＜10ms	＜10ms
有功功率損耗	＜3%(額定)	＜3%(額定)
校正三相不平衡	有	有
無功補償功能	有，可設定功率因數	有，可設定功率因數
過載功能	自動限流在100%額定輸出	自動限流在100%額定輸出
開關頻率	20KHz	20KHz
顯示與操作
顯示界面	5.7英寸 中文彩色觸摸屏	5.7英寸 中文彩色觸摸屏
顯示狀態	電流、電壓、功率和諧波畸變率等電網參數	電流、電壓、功率和諧波畸變率等電網參數
通訊	Modbus,RS485，TCP/IP以太網	Modbus,RS485，TCP/IP以太網
輸入及輸出干結點	5個輸出結點，4個輸入結點（用戶可自定義）	5個輸出結點，4個輸入結點（用戶可自定義）
產品配置
單機運行	可以	可以
并機運行	可多臺并機	可多臺并機
環境條件
