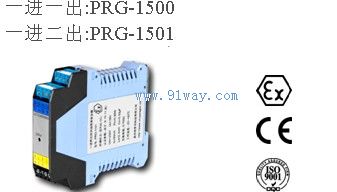

產品描述
PRG-1500/1501熱電偶/毫伏隔離式安全柵將現場熱電偶/毫伏信號轉換成一路或兩路標準的4mA～20mADC電流信號隔離傳輸?shù)桨踩珎?cè)，這是一款智能化的安全柵，具有冷端自動補償功能，通過計算機或設定器可對熱電偶毫伏的型號、量程范圍等進行設定.

主要技術規格
電源電壓：20V-35Vdc供電
通道數：PRG-1500單通道 PRG-1501單輸入雙輸出
功耗：約1.8W（24V供電，20mA輸出時）
輸入信號類型：熱電偶毫伏信號
輸入信號范圍：對應的熱電偶測量范圍
信號量程范圍：用戶訂貨時指定或自行組態
輸出信號范圍：4mA～20mAdc
允許輸出負載能力：0-650Ω
報警指示：低量程報警，L報警指示燈亮
高量程報警，H報警指示燈亮
故障報警，L、H報警指示燈同時亮
冷端補償精度：±1℃(-40℃～85℃)

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘 非本安端間1000Vac/1分鐘
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對濕度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
ⅡC防爆等級，符合EMC標準，寬范圍供電，可插拔冷端補償端子，可組態設置（熱電偶類型，量程）

安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
J、K、T、E、S、B、N、R熱電偶；毫伏信號
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10）
Um = 250V Uo = 8.4V Io = 4mA
Co = 6.8uF Lo = 100mH Po = 8.4mW

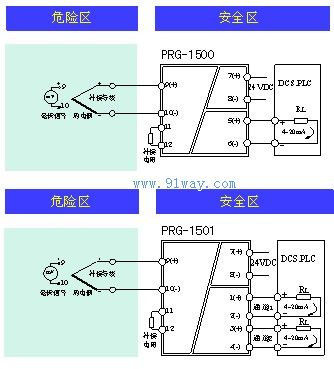

PRG-1500/1501熱電偶/毫伏隔離式安全柵接線圖

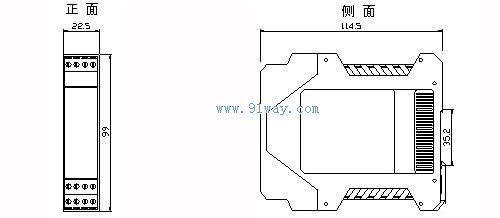

外形尺寸圖
