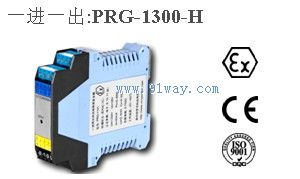

產品描述
PRG-1300-H二線制變送器（HART）檢測端隔離安全柵從安全區向危險區提供24V隔離直流隔離電源給二線制智能（HART）變送器，變送器產生4mA~20mADC電流信號從危險區隔離傳輸?shù)桨踩珔^(qū)輸出，同時HART數字信號在危險側和安全側之間雙向通信，可以用HART手操器通過安全柵對二線制智能（HART）變送器進行操作。該產品需獨立供電（電源、輸入與輸出間全隔離）。

主要技術規格
工作電源：20V-35Vdc
通道數：單通道
功耗：約2W（24V供電，20mA輸出時） 配電輸出電源：輸出電流20mA時，配電電壓大于16V 輸入信號范圍：4mA~20Adc，HART數字信號
輸出信號范圍：4mA~20Adc，HART數字信號
允許輸出負載能力：0-750Ω
安全側HART通信負載電阻：≥250Ω

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘 非本安端間1000Vac/1分鐘
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對溫度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝式，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
接二線制變送器，HART雙向通信隔離傳輸，寬 范圍供電，符合EMC標準

安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質 適用現場及設備 0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于二線制智能（HART）變送器，包括：ABB、Fisher-Rosemount、Honeywell二線制智能變送器
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10間）
Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4mH Co = 0.05uF

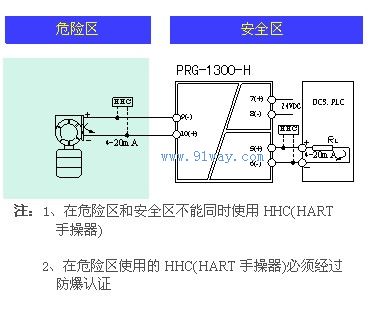

PRG-1300-H二線制變送器（HART）檢測端隔離安全柵接線圖

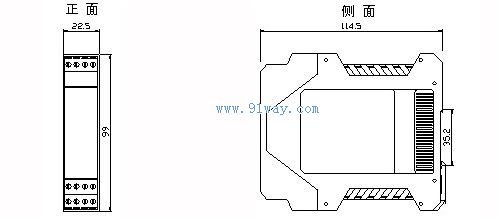

外形尺寸圖
