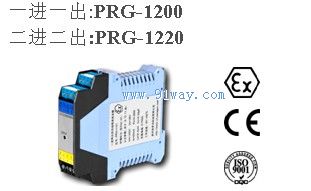

PRG-1200/1220輸出操作端隔離安全柵

PRG-12口口是一款4~20mA輸出操作端隔離安全柵，把安全區的4~20mA信號隔離傳送到危險側，驅動現場的執行機構、閥門等設備。該產品需獨立供電，電源、輸入和輸出間全隔離。

主要技術規格
工作電源：20V-35Vdc
功耗：一進一出約1W（24V供電，20mA輸出時） 二進二出約2W（24V供電，20mA輸出時）
輸入信號范圍：4mA~20mAdc
輸出信號范圍：4mA~20mAdc
允許輸出負載能力：0~650Ω
性能指標
絕緣強度：本安端/非本安端間2500Vac/1分鐘 非本安端間1000Vac/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度: -20℃～+60℃
相對濕度：35%～85% RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構：35mm導軌卡裝式
ABS外殼材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整機重量：150g

產品特點
接閥門定位器、電/氣轉換器，寬范圍供電，符 合EMC標準 安裝場所 周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質適用現場及設備 0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于閥門定位器、電/氣轉換器

安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10,13.14間）
Um=250V Uo = 28V Io = 93mA
Po =0.65W Lo = 2.4 mH Co = 0.05uF

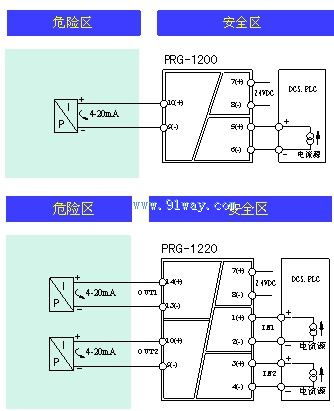

接線圖

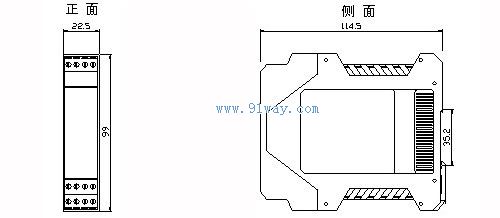

外形尺寸圖
