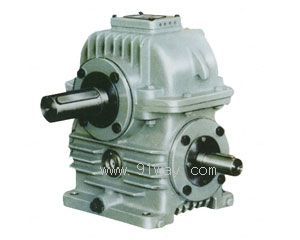

CWU系列減速機產品詳細說明：

CWU系列減速機采用單級蝸桿減速傳動，符合國家標準GB9147－88。全系列包括三種型號、十六種中心距、十二種速比。輸入功率范圍在0.39-189KW之間，輸出扭矩在107－43500N.m之間。
　　圓弧圓柱蝸桿減速器具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可適用于冶金、礦山、起重、運輸、化工、建筑等各種行業機械設備的減速傳動。
　　減速器的蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為－40-40°C。當工作環境溫度低于0°C時，起動前潤滑油必須加熱到0°C以上；當工作環境溫度高于40°C時，必須采取冷卻措施。
CW系列圓弧圓柱蝸桿減速器
概述
本系列減速器符合中華人民共和國國家標準（GB9147—88）
主要包括：CWU 蝸桿在下型 CWS 蝸桿在側型 CWO蝸桿在上型
中心距有16種a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。
傳動比有12種i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63

標記示例：



CW系列圓弧圓柱蝸桿減速機的安裝、使用與維護GB9147-88
減速機的安裝、使用與維護
1.減速器的主動軸直接與電機聯結時推薦采用彈性聯軸器，減速器被動軸直接與工作機聯結時推薦采用齒式聯軸器或其他非剛性聯軸器。
2.減速器的主動軸線和被動軸線與聯接部分的軸線保證同心，其誤差不得大于所用聯軸器的允許值。
3.減速器安裝使用時手轉動必須靈活，無卡住現象，蝸桿軸承和蝸輪軸承的軸向間隙應符合技術要求的規定。
4.安裝好減速器在正式使用前，應進行空載及部分額定載荷間歇運轉各1～3小時后方可正式運轉，運轉應平穩無沖擊，無異常振動和噪聲及漏油等現象，最高油溫不得超過85℃如發現故障應及時排除。
5.減速器的潤滑
a、蝸桿蝸輪嚙合一般采用浸油潤滑，浸油深度，對蝸桿在蝸輪之下為蝸桿全齒高：對蝸桿在蝸輪之上和之側的為蝸輪外徑1/3。
b、減速器推薦采用蘭煉33#潤滑油。
c、減速器的潤滑油油量按油標加注，并參照下表所列油量備油。

中心距a(mm)	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500
油量(L)	1.5	2.6	4.5	6	8.5	12	15	20	26	35	48	63	82	112	150

d、潤滑油的更換 新減速器（或新更換蝸桿付）第一次使用時，當運轉7—14天后須更換新油。在以后的使用中定期檢查油的質量，對于混入雜質或老化變質的油必須隨時更換。但一般情況下，對于長期連續工作的減速器，須每2—3個月?lián)Q油一次，對于每天工作時間不超過8小時的減速器，須每4—6個月?lián)Q油一次。在工作中當發現油溫顯著升高，溫升超過60℃或油溫超過85℃，油的質量下降以及產生不正常的噪音等現象時，應停止作用，檢查原因，如因齒面膠合等原因所致，必須修復排除故障，更換潤滑油后再用。
6.減速器應半年一次或定其檢修，發現擦傷膠合及顯著磨損，必須采取有效措施制止。備件必須按圖樣制造，保證質量，更換新的備件后必須經過跑合和負荷試車后再正式使用。
減速機的公稱傳動比及額定輸入功率P1和額定輸出扭距T2

傳 動 比 代 號	公 稱 傳 動 比	輸入 轉速 r/min	中心距代號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
			中心距	63	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500
			型號	CWU   CWS   CWO
			額定輸入功率P1(kw)、額定輸出扭矩T2（N•m）
1	5	1500	P1 T2	3.500 107	6.388 180	10.39 295	25.22 730	— —	44.68 1300	— —	64.90 1900	— —	98.44 2900	— —	141.9 4200	— —	202.4 6000	— —	— —
		1000	P1 T2	2.978 123	4.871 205	8.092 345	21.28 920	— —	35.59 1550	— —	53.68 2350	— —	91.75 4050	— —	135.7 6000	— —	193.6 8600	— —	— —
		750	P1 T2	2.577 141	4.211 235	7.010 395	16.40 900	— —	27.73 1600	— —	43.06 2500	— —	78.56 4600	— —	126.4 7400	— —	185.9 11000	— —	— —
		500	P1 T2	2.120 173	3.367 280	5.436 455	11.64 900	— —	19.81 1700	— —	31.23 2700	— —	56.14 4900	— —	104.2 9150	— —	169.4 15000	— —	— —
2	6.3	1500	P1 T2	3.198 114	5.505 200	9.258 340	21.37 800	27.51 960	38.40 1450	48.46 1700	55.38 2100	69.18 2450	83.77 3200	102.5 3650	121.7 4670	150.5 5370	137.8 7500	— —	— —
		1000	P1 T2	2.422 127	4.331 235	7.141 390	17.96 1000	24.97 1300	31.03 1750	43.85 2300	49.95 2750	64.08 3400	78.53 4500	95.58 5100	114.4 6580	145.3 7770	172.5 10500	— —	189.9 12000
		750	P1 T2	2.090 146	3.594 260	6.138 445	14.22 1050	19.57 1350	24.73 1850	34.50 2400	37.27 2800	56.05 4000	69.81 5300	88.76 6300	107.2 8200	134.8 9590	166.5 13500	— —	183.9 15500
		500	P1 T2	1.706 176	2.955 315	4.829 520	10.47 1150	13.65 1400	17.08 1900	24.62 2550	26.64 3000	41.03 4300	50.37 5700	67.32 7100	83.58 9540	112.5 11990	148.1 18000	— —	162.7 20500
3	8	1500	P1 T2	2.932 127	4.866 230	7.628 365	17.01 830	24.25 1050	28.44 1450	43.51 1900	48.25 2400	61.38 2700	73.84 3700	91.68 4050	113.6 5720	136.0 6040	166.1 8400	— —	— —
		1000	P1 T2	2.255 146	3.908 275	6.144 440	13.55 990	21.70 1400	24.95 1990	39.10 2550	43.65 3250	56.13 3700	67.78 5100	84.52 5600	104.8 7910	126.7 8440	158.2 1200	174.1 12500	— —
		750	P1 T2	1.962 168	3.334 310	5.289 500	12.93 1250	16.96 1450	21.31 2150	30.67 2650	35.01 3450	50.44 4400	62.32 6200	77.46 6800	95.18 9540	114.0 10070	148.9 15000	162.4 15500	— —
		500	P1 T2	1.647 209	2.714 375	4.183 590	9.322 1350	12.25 1550	15.42 2300	21.93 2800	25.38 3700	35.91 4650	44.70 6600	61.33 8000	79.99 11920	101.7 13420	129.6 19500	147.3 21000	— —
4	10	1500	P1 T2	2.340 132	4.056 235	6.626 390	14.16 850	17.30 1050	24.50 1500	32.10 1850	42.10 2600	50.79 3250	59.13 3800	73.68 4750	94.55 5910	140.2 7480	146.2 9200	— —	— —
		1000	P1 T2	1.800 150	3.250 275	5.132 450	12.78 1150	16.05 1450	21.96 2000	28.62 2450	37.06 3400	43.94 4200	51.10 4900	64.39 6200	87.71 8200	11.24 10550	138.1 13000	162.2 14500	176.0 16500
		750	P1 T2	1.594 170	2.729 310	4.401 510	10.54 1250	12.95 1550	17.41 2100	23.73 2700	28.83 3500	35.14 4450	46.40 5900	57.94 7400	80.74 10010	100.2 12470	132.0 16500	156.0 18500	164.1 20500
		500	P1 T2	1.272 209	2.203 370	3.542 610	7.714 1350	9.355 1650	12.88 2300	16.96 2850	20.87 3750	26.401 4960	35.62 6700	45.57 8600	64.70 11920	82.81 15340	118.1 22000	137.8 24500	147.4 27500
5	12.5	1500	P1 T2	2.036 137	3.534 240	5.579 385	11.27 800	14.74 1000	19.32 1400	25.36 1800	32.62 2450	42.61 3050	52.23 3850	71.95 5200	79.91 6100	105.1 8050	130.4 10000	— —	— —
		1000	P1 T2	1.594 159	2.840 285	4.465 460	9.919 1050	13.37 1350	17.63 1900	23.21 2450	29.04 3250	38.43 4100	47.23 5200	66.84 7200	73.88 8300	96.65 11030	127.1 14500	152.5 17000	183.3 20500
		750	P1 T2	1.370 182	2.432 325	3.977 540	8.946 1250	11.91 1600	15.38 2200	21.05 2950	24.93 3700	35.26 5000	44.42 6500	62.16 8900	69.26 10500	91.39 13900	118.3 18000	141.2 21000	174.3 26000
		500	P1 T2	1.126 223	1.967 390	3.121 630	6.794 1400	9.104 1800	11.16 2350	16.00 3300	17.60 3850	27.75 5800	32.91 7100	45.05 9500	55.40 12400	76.37 17200	101.3 23000	126.2 28000	157.3 35000
6	16	1500	P1 T2	1.728 137	3.019 250	4.930 415	11.06 960	13.63 1200	19.62 1750	23.11 2200	33.22 3000	39.52 3700	46.71 4250	57.25 5400	77.70 7150	94.45 8920	124.2 11500	— —	— —
		1000	P1 T2	1.359 159	2.375 290	3.820 480	9.651 1250	12.26 1600	16.27 2150	19.81 2800	25.78 3450	30.89 4300	41.99 5700	51.16 7200	72.91 10020	86.88 11990	115.4 16000	127.4 18000	151.4 21500
		750	P1 T2	1.170 182	2.023 325	3.326 550	7.871 1350	9.877 1700	12.97 2250	15.60 2900	20.64 3650	26.61 4900	37.26 6700	45.01 8400	65.59 11920	83.95 15340	106.4 19500	122.6 23000	142.9 27000
		500	P1 T2	0.963 223	1.664 400	2.661 650	5.677 1400	6.930 1750	9.124 2350	11.397 3150	14.868 3900	18.69 5100	27.11 7200	33.09 9100	47.75 12880	61.95 16780	86.09 23500	109.3 30500	128.2 36000
