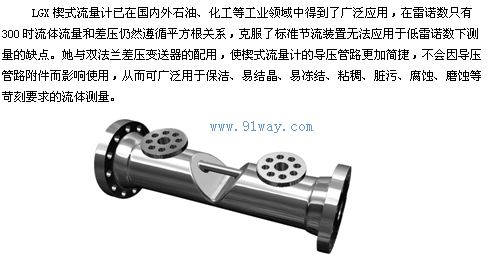

LGX楔形流量計是八十年代開始開始逐步走向實用的一種新型流量計，其檢測件是一個V字形楔塊(又稱楔形節流件)，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

主要特點：
1 重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
2 具有自清潔能力，無滯流區。
3 耐磨損、壽命長、可靠性高。
4 永久壓損比孔板小。
5 一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。

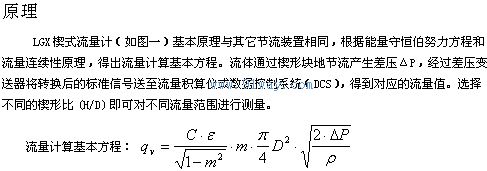

測量原理：
流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變為電信號輸出，再經經專用智能流量計算儀運算后，即可獲知流量值。
楔形流量計流量方程：
Cε πD2 2ΔP
qv= m
1-m2 4 ρ

式中：qv —— 流體流量，m3/s
C —— 流出系數；
ε—— 可膨脹性系數；
πD2
m —— 開孔與管道面積比， S1/ ——
4
S1 —— 弓型流通面積，m2
D —— 管道內徑,m；
ΔP—— 差壓，Pa
ρ—— 被測介質密度，kg/m3

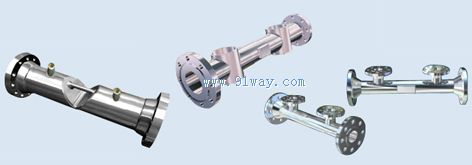

LGX楔形流量計
