產品名稱： | KF型專用真空快卸法蘭接頭 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 管接頭 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
KF型專用真空快卸法蘭接頭
KF快卸法蘭和中低壓柔性真空管是真空設備連接中不可缺少的重要元件。該產品根據中華人民共和國國家標準GB4982-85要求設計制造。Φ50快卸法蘭參照DIN28403標準設計生產。采用對開式結構，用鋁合金鑄造，機械強度高。可以在短時間內不需任何工具而達到拆裝的要求。O型密封圈采用丁晴橡膠制成，如用戶需特殊要求也可以定制氟橡膠。
柔性真空管是采用不銹鋼帶材連續自動焊成形工藝。具有耐高溫、耐腐蝕，不怕振動壽命長的特點。由于和KF法蘭連接，工作時拆裝使用更加方便。
真空快卸法蘭
|
型號/尺寸 |
KF-10 |
KF-16 |
KF-25 |
KF-40 |
KF-50 |
注：D、L的尺寸形態作參考，根據用戶作適當修改。 |
|
d(通徑） |
10 |
16 |
25 |
40 |
50 | |
|
D-0.15 -0.25 |
14 |
20 |
28 |
44.5 |
57 | |
|
A |
45 |
45 |
55 |
70 |
95 | |
|
B |
61 |
61 |
2 |
90 |
125 | |
|
C |
22 |
22 |
32 |
47 |
62 |

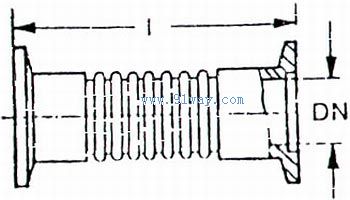

中低壓柔性真空管
|
L ON |
L1 |
L2 |
L3 |
L4 |
長度可另制定 |
|
KF-10 |
300 |
500 |
750 |
1000 | |
|
KF-16 |
300 |
500 |
750 |
1000 | |
|
KF-25 |
300 |
500 |
750 |
1000 | |
|
KF-40 |
300 |
500 |
750 |
1000 | |
|
KF-50 |
300 |
500 |
750 |
1000 |
鉗位鏍絲
|
Nominal diameter |
A |
B |
C |
D1) |
|
DN 63 ISO |
60 |
M10 |
22-33 |
4 |
|
DN 100 ISO |
60 |
M10 |
22-33 |
4 |
|
DN 160 ISO |
60 |
M10 |
22-33 |
4 |
|
DN 200 ISO |
60 |
M10 |
22-33 |
6 |
|
DN 250 ISO |
60 |
M10 |
22-33 |
6 |
|
DN 320 ISO |
75 |
M12 |
32-42 |
8 |
|
DN 400 ISO |
75 |
M12 |
32-42 |
8 |
|
DN 500 ISO |
75 |
M12 |
32-42 |
12 |
|
DN 630 ISO |
85 |
M12 |
36-62 |
12 |
|
DN 320 ISO |
95 |
M12 |
36-62 |
8 |
|
DN 400 ISO |
95 |
M12 |
36-62 |
8 |
|
DN 500 ISO |
95 |
M12 |
36-62 |
12 |
|
DN 630 ISO |
95 |
M12 |
36-62 |
12 |
KF型專用真空快卸法蘭接頭
