FFD系列干式變壓器用低噪聲幅流風機產品詳細說明：

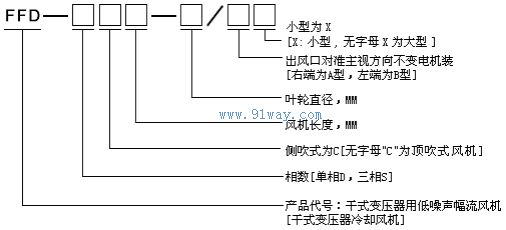

產品型號及含義:



示例：
例1，FFDD490-120/A，表示頂吹式低噪聲幅流風機[干式變壓器冷卻風機]額定電壓為單相交流220V，風機總長度490MM，葉輪直徑120MM，電機裝右端為A型。
例2，FFDSC470-110/B，表示側吹式低噪聲幅流風機[干式變壓器冷卻風機]額定電壓為三相交流400V，風機總長度470MM，葉輪直徑110MM，電機裝左端為B型。

外形安裝尺寸：

型號規(guī)格	相數S	電壓V	電流A	轉速 R/MIN	頻率 HZ	功率 W	風量 M3/H	噪音 DB (A)	配用于 變壓器 容量KVA	每臺 配用臺數	風機 重量KG
FFDD 450-80	單/三	220V/400V	0.35/0.20	1400	50	60	450	≤51	50-100	4	4.5
FFDD 600-80	單/三	220V/400V	0.48/0.20	1400	50	60	650	≤52	100-630	4	5.0
FFDD 700-80	單/三	220V/400V	0.54/0.23	1400	50	70	800	≤54	400-800	4	5.3
FFDD 800-80	單/三	220V/400V	0.60/0.26	1400	50	80	950	≤54	500-800	4	5.6
FFDD 880-80	單/三	220V/400V	0.60/0.26	1400	50	85	1000	≤54	630-1000	4	5.8
FFDD 410-90	單/三	220V/400V	0.36/0.20	1400	50	40	600	≤50	50-100	4	4.1
FFDD 560-90	單/三	220V/400V	0.36/0.20	1400	50	40	660	≤50	100-200	4	4.2
FFDD 760-90	單/三	220V/400V	0.40/0.20	1400	50	50	1050	≤52	630-800	4	5.8
FFDD 850-90	單/三	220V/400V	0.40/0.20	1400	50	50	1150	≤52	30-50	2	6.0
FFDD 365-110	單/三	220V/400V	0.36/0.20	1400	50	40	470	≤50	250-500	6	4.8
FFDD 470-110	單/三	220V/400V	0.40/0.20	1400	50	50	570	≤50	630-800	4	5.3
FFDD 560-110	單/三	220V/400V	0.40/0.20	1400	50	50	720	≤52	315-630	4	4.9
FFDD 590-110	單/三	220V/400V	0.48/0.20	1400	50	55	770	≤52	400-630	4	5.9
FFDD 760-110	單/三	220V/400V	0.48/0.20	1400	50	55	1150	≤58	800-1000	4	6.3
FFDD 840-110	單/三	220V/400V	0.50/0.22	1400	50	65	1350	≤58	1250-1600	4	7.1
FFDD 1040-110	單/三	220V/400V	0.60/0.25	1400	50	65	1550	≤58	1600-2500	6	8.2
FFDD 490-120	單/三	220V/400V	0.50/0.24	1400	50	80	750	≤54	1000-1600	6	6.1
FFDD 590-120	單/三	220V/400V	0.55/0.24	1400	50	90	920	≤54	2000-2500	6	6.5
FFDD 690-120	單/三	220V/400V	0.60/0.26	1400	50	105	1100	≤56	2500-3150	4	6.9
FFDD 770-120	單/三	220V/400V	0.60/0.26	1400	50	130	1250	≤56	800-1000	4	7.2
FFDD 860-120	單/三	220V/400V	0.80/0.31	1400	50	150	1400	≤56	1000-1600	6	7.8
FFDD 365-155	單/三	220V/400V	0.48/0.22	1400	50	65	950	≤57	630-800	6	6.6
FFDD 470-155	單/三	220V/400V	0.60/0.24	1400	50	80	1050	≤57	800-1600	6	7.6
FFDD 590-155	單/三	220V/400V	0.60/0.28	1400	50	90	1250	≤58	1600-2500	6	8.3
FFDD 725-220	三	400V	1.6	1400	50	370	2500	≤60	3150-5000	6	17
FFDD 840-220	三	400V	1.6	1400	50	370	4200	≤63	6300-10000	6	20
FFDD 950-220	三	400V	1.6	1400	50	370	5000	≤63	10000-16000	6	23
FFDD 1200-220	三	400V	1.6	1400	50	370	5500	≤65	16000-20000	6	25

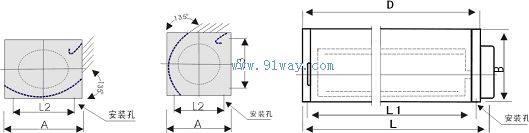

4.2頂吹式風機外形及安裝尺寸圖

型號規(guī)格	A	A1	B	B1	L	L1	L2	安裝孔
FFDD 450-80	130	100	152	/	450	373	350	4-Φ7×9
FFDD 600-80	130	100	152	/	600	523	500	4-Φ7×9
FFDD 700-80	130	100	152	/	700	623	600	4-Φ7×9
FFDD 800-80	130	100	152	/	800	723	700	4-Φ7×9
FFDD 880-80	130	100	152	/	880	803	780	4-Φ7×9
FFDD 410-90	130	100	152	120	410	370	350	8-Φ7×11
FFDD 560-90	130	100	152	120	560	520	500	8-Φ7×11
FFDD 760-90	130	100	152	120	760	720	700	8-Φ7×11
FFDD 850-90	130	100	152	120	850	810	790	8-Φ7×11
FFDD 365-110	145	120	152	120	365	325	305	8-Φ7×11
FFDD 470-110	145	120	152	120	470	430	410	8-Φ7×11
FFDD 560-110	145	120	152	120	560	520	500	8-Φ7×11
FFDD 590-110	145	120	152	120	590	550	530	8-Φ7×11
FFDD 760-110	145	120	152	120	760	720	700	8-Φ7×11
FFDD 840-110	145	120	152	120	840	800	780	8-Φ7×11
FFDD 1040-110	145	120	152	120	1040	1000	980	8-Φ7×11
FFDD 490-120	165	120	185	120	490	450	430	8-Φ8
FFDD 590-120	165	120	185	120	590	550	530	8-Φ8
FFDD 690-120	165	120	185	120	690	650	630	8-Φ8
FFDD 770-120	165	120	185	120	770	730	710	8-Φ8
FFDD 860-120	165	120	185	120	860	820	800	8-Φ8
FFDD 365-155	200	160	185	120	365	325	305	4-Φ7×12
FFDD 470-155	200	160	185	120	470	430	410	4-Φ7×12
FFDD 590-155	200	160	185	120	590	550	530	4-Φ7×12
FFDD 725-220	275	235	275	200	725	685	665	4-Φ9×12
FFDD 840-220	275	235	275	200	840	700	680	4-Φ9×12
FFDD 950-220	275	235	275	200	950	810	790	4-Φ9×12
FFDD 1200-220	275	235	275	200	1200	1060	1040	4-Φ9×12
