GW4-20系列戶外高壓隔離開關輕操作力矩免維護型戶外交流高壓隔離開關依據GB1985-89《交流高壓隔離開關和接地開關》和電氣化鐵路的具體要求制造。額定電流：200、400、630、1250A。適用于頻率為50Hz，額定電壓為20KV的電力系統中，作為有電壓無負荷時分合電路用，也供鐵道自動閉塞信事情裝置時使用。并可單級使用。其中防污型的隔離開關可以滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。
GW4-20(G)TQ(D)(A)(B)系列輕操作力矩免維護型戶外交流高壓隔離開關適用于鐵路自閉、貫通供電遠動系統及鐵道站供電系統的新一代戶外型產品，配用CX-1型電動機構可以方便地與遠動系統接口，實現遙控、遙信、遙測。
該系列產品有下列品種：
接有無接地開關分：不接地、單接地、雙接地。
按使用地區分：普通型、耐污型、高源型。
該系列產品符合國家標準和IEC標準的各項要求。該系列產呂抗地震能力良好，能滿足地震烈9度的要求（水平加速度4.9m/S2垂直加速度2.45m/S2）。
產品結構

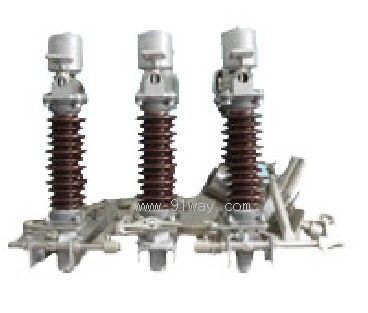

GW4-20系列交流高壓隔離開關包括三個單相，單相為雙柱結構，主要由底、支柱絕緣、導電部分組成。第相有兩個絕緣支柱、分別裝在底座兩端軸承座上，以交叉連桿連接，可以水平旋轉。導電閘刀分兩半，分別固定在支柱絕緣子上，觸頭的接觸在兩個瓷柱的中間。
當操動機構動作時，帶動支柱絕緣子的一柱轉動90o，另一絕緣支柱由于連桿傳動也同時轉動90o，于是閘刀便向同一則方向分合。為確保隔離開關和接地開關二者之間操作順序正確，在產品或機構上裝與機機械聯鎖裝置，能夠確保主分—地合—地分—主合的順序動作。
GW4-20TQ(A)(B)型配用機構：CX-1電動機構或CS11-1、CS11(G)、CS8-6D手動機構
