CJ11A-G系列免維護型電動機操作機構概述
目前，國內高壓隔離開關所配用的機構普遍存在著不可避免的缺陷，例如∶傳動部分為敞開式結構、需要定期加油潤滑或維護保養，環境適應能力差、防護等級低、運轉時噪音大、使用壽命短等等。為解決這些問題，我廠組織科研力量進行攻關，研制出CJ11A-G系列免維護型電動機操作機構，該機構的機械減速部分采用為免維護全封閉式結構來替代傳統的敞開式結構，其免維護、高的可靠性及互換通用性強的特點使它成為替代傳統機構的首選產品。

2、使用環境條件
2.1與所配的高壓隔離開關和接地開關相同。
2.2 電源電壓變化范圍為額定電壓的85%~110%。
3、 結構與性能特點
3.1 CJ11A-G系列免維護型電動機操作機構（以下簡稱CJ11A-G 型機構），由交流電機驅動，通過全封閉的齒輪及蝸輪蝸桿減速部分，供操作高壓隔離開關和接地開關之用，可進行遠方控制，也可以就地用電動控制或利用手柄進行手力操作。箱內裝設手動與電動聯鎖裝置，以實現手動操作與電動操作之間的電氣聯鎖。
3.2 CJ11A-G 型機構的核心部件（齒輪及蝸輪蝸桿減速部分）密封在優質鋁合金箱體內成為一個整體，不受外界環境的影響，機構運轉時傳動平穩、無聲音、不需加任何潤滑油脂、完全實現了免維護。由于箱體及電動機外殼均采用優質鋁合金材料，機構重量輕、散熱性能好、耐腐蝕性能優良。
3.3 為適應各種安裝場合和安裝方式的要求以及用戶更換老機構的需要，CJ11A-G 型機構考慮了不同的安裝方式和旋轉角度以及不同中心高的要求，幾乎可配套各個系列的高壓隔離開關。操作機構附裝各種安裝板附件后，安裝尺寸即與老型號機構(如 CJ2、CJ5、CJ6等)尺寸完全相同，替代老機構時，無需任何調整。

4、 技術參數
4.1 輸出力矩∶200N.m~1000N.m
4.2 輸出轉角∶180°或90°
4.3 分閘一次時間∶6±1.5 s或9±2s
4.4 合閘一次時間∶6±1.5 s或9±2s
4.5 電動機功率∶200W~ 7 50W
4.6 電動機轉速∶1400r/min
4.7 電動機額定電壓∶AC380V
4.8 控制回路電壓∶AC380V或AC220V
5、機構分類

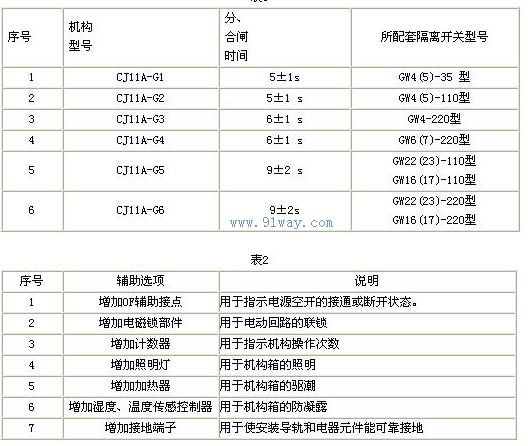

根據所配不同型號高壓隔離開關產品的需要，按照電機功率、分合閘時間等參數的不同，分為不同類別的機構（見表1），另外還設置了幾種輔助功能（見表2），用戶可以根據自已的需要進行選擇（需要在合同或技術協議中注明）。

工作原理與結構
CJ11A型機構由電動機驅動，通過齒輪、蝸桿蝸輪減速后將轉矩傳至輸出軸，安裝時通過鋼管聯接隔離開關進行分合閘。主要由電動機、機械減速傳動系統、電氣控制系統和箱體組成。
電動機為三相交流異步電動機，電氣控制系統包括自動開關、遠方/停止/當地切換開關、手動電動聯鎖裝置、分合閘按鈕、接觸器、行程開關等。
箱體由鋼板或不銹鋼板制成，起支撐及保護作用，為便于安裝和檢修，在正面和側面各開一門。
6.1 CJ11A型機構操作程序如下∶
6.1.1 電動操作
將當地遠動開關拔至當地位，閉合電源開關使電源接通。分閘時按分閘按鈕，分閘接觸器控制線圈接通，使電動機線路接通，電動機驅動減速裝置，帶動與主軸相連的隔離開關和接地開關實現分閘。當主軸接近分閘終點位置時，限位開關動作切斷分閘接觸器控制線圈的電源，分閘接觸器復位，電動機電源切斷，機械限位裝置使機構限制在分閘準確位置。
合閘時按合閘按鈕，電動機驅動減速裝置帶動與主軸相連的隔離開關和接地開關實現合閘，其動作原理與分閘相同。
在分合閘過程中，需要中途停止時或有異常情況時，可按停止按鈕切斷控制電源。機構主軸下部裝有8對接點(4常開、4常閉)的輔助開關，供聯鎖及信號指示用。
本機構適用于遠動系統裝置，實現遠動，也可以在電動機構前當地操作，為此設有遠方/停止/當地開關。當機構調整或檢修時拔到當地位置，可在機構前操作(此時遠動電路已切斷)，拔至遠動位置時，機構分合按鈕不起作用，只可遠動。
裝有加熱器的機構，當需要提高箱內溫度，以驅散箱內潮濕空氣，防止電器元件受潮，可閉合加熱器開關，將加熱器投入工作。工作完畢后打開加熱器開關。
6.1.2人力操作分合閘
將側門打開,此時側門上的行程開關切斷控制回路的電源,電動操作不起作用,將手柄插入蝸桿軸上即可進行分合操作。
7、 安裝與調整
7.1安裝前的準備
7.1.2拆箱后檢查機構外觀是否完整，銘牌數據與訂貨是否相符。
7.1.3將機構內外清理干凈后，用手柄手分合幾次，檢查機構動作是否正常。
7.2 將機構裝在基架上，安裝螺栓暫不擰緊，用鉛錘找正中心，使機構輸出軸
與隔離開關軸同心，再緊固安裝螺栓。
7.3將機構和隔離開關聯接按隔離開關說明書進行。
7.4在通電操作前應使機構處于分、合閘中間位置，熱繼電器整定電流為1.6A
，然后接通電源，掀分或合按鈕，觀察主軸旋轉方向是否正確，若方向相反，應立即切斷電源，改換電機接線。后旋向正確后連續電動操作分、合數次，二次回路電氣聯鎖信號正確無誤，導電接觸可靠相關聯接部分無松動，機械傳動部分平穩無異常，至此調整工作結束。
8、使用和檢修
8.1 產品在正常運行情況下，根據實際情況應定期檢修一次。具體如下∶
8.1.2用手柄操作，檢查各傳動剖分是否靈活，輔助開關是否正常切換。
8.1.3所有緊固件有無松動，零配件有無損壞。
8.1.4二次回路導線、電器元件有無損壞、接觸是否良好。
檢查完畢后，確定機構各部分均正常。在轉動摩擦部分涂潤滑脂，電動數次無異常后即可投入正常運行。
9、包裝運輸和保存
包裝方式為木箱，機構本體、隨機附件、文件(產品合格證、使用說明書)均包裝在一個木箱內。產品到達目的地后若不立即安裝，須放在防雨、干燥、通風場所，若長期存放應定期檢查。
10、成套供應
CJ11A型電動機操作機構 1臺；操作手柄 1只；開箱鑰匙 1只；聯接器及銷各1件。
11、訂貨須知
訂貨時應說明∶機構型號、電動機電壓及控制電壓、輔助極點數目等。
