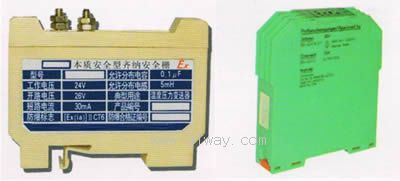

LB900,S2000系列齊納安全柵產品詳細說明：

一、概述
LB900、S2000系列齊納安全柵，該產品按照GB3836·4—2000[爆炸性氣體環境用防爆電氣設備本質安全型“i”]中有關規定制造生產。經國家級儀器儀表防爆質量監督檢驗中心防爆檢測合格，并取得防爆合格證書。
LB900系列齊納安全柵，可與各種現場一次儀表如變送器(數字通迅的智能變送器、4-20mA模擬信號的普通變送器、國產DDZ-Ⅲ型變送器)、電氣轉換器、電氣閥門定位器、各類熱電偶、熱電阻、開關(觸點及模擬開關)、流量?jī)x表(渦輪、腰輪、刮板、旋渦等流量變送器)、電磁閥及各種特殊儀表組成本質安全防爆系統，用于現代化工業的自動化過程控制，廣泛地應用在石油、化工、醫藥、船舶等領域。以限制危險能量進入具有爆炸性危險氣體環境的可靠設備。
S2000系列齊納安全柵的用途和LB900系列相同安全柵的范圍擴寬了。

二、安全柵與一次儀表配套要求
1、所選配的安全柵與一次儀表都應取得經過國家防爆檢驗部門頒發的防爆合格證書，并經過防爆檢驗單位確認后可組成本安防爆系統。
2、電纜和一次儀表都是貯能設備，必須按安全柵的防爆參數加以計算，審核無誤方可配用。（此條件未考慮電源能量)
本安防爆系統基本組合條件為：
Uo≤Ui
l0≤li
Co≥Ci+Cp
LO≥Li+Lp
其中：Uo最高輸出電壓
Io最大輸出電流
Co最大負載電容
Lo最大負載電感
Ui一次儀表允許的最高輸入電壓
li一次儀表允許的最大輸入電流
Ci一次儀表最大內部等效電容
Li一次儀表最大內部等效電感
Cp連接導線(或電纜)允許的最大分布電容
Lp連接導線(或電纜)允許的最大分布電感
3、按國家標準規定本安能級限制為：
ⅡC級：20J
ⅡB級：60J
當一次儀表與安全柵的本安限制能級不同時，聯合組成防爆系統后只能降級使用。

三、結構及工作原理
1、結構
LB900，S2000系列齊納安全柵采用統一的外形和安裝尺寸，安全柵電路用阻燃環氧樹脂澆封在殼體內，各接線端子間的爬電距離、電氣間隙及材料的相對泄痕指數都符合GB3836·4和GB3836·1中的有關規定。

2、工作原理
i、齊納安全柵基本電路：見圖3—1
ii ii、電路由快速熔斷器FAl，限壓元件VD1、
元件)三部分組成。
VD2(齊納二極管或二極管)，限流電阻剛(電阻器或非線性
命正常操作條件下，非本安端1、2之間所加的電壓低于最高壓Vmax(更低于齊納二極管的齊納電壓)，此時VDl、VD2處于不導通狀態，除有極微小的漏電流以外，是“開路”狀態，安全柵電路等效于一個電阻串聯在信號回路內，只要漏電流小于規定值，安全柵電路不會影響系統的正常工作。
當非本安端發生故障，例如在非本安端1、2之間因某種原因混入高電壓，使齊納二極管VDl、VD2反向擊穿，呈“導通”狀態，此時齊納二管VD1、VD2把混入的高電壓限制在齊納電壓上，在安全柵的本安端3、4上不會出現高電壓，齊納二極管一旦導通以后，其電流急劇上升(雪崩過程把串聯在電路中的熔斷器FAl瞬時熔斷，切斷了至現場的高電壓，防止了高電壓引爆現場爆炸性物質的危險，從而保護了現場設備及人員的安全。
當現場(危險區內)發生故障，例如負載短路了，安全柵電路中的限流電阻剛立即起限流作用，把短路電流限制在某一個電流值之內，這個電流值是安全值，故現場也是安全的。
齊納安全柵的安全保護作用，實際上是對能量的限制作用，在本質安全防爆系統中對能量的限制作用。在本質安全防爆系統中，由于安全柵的功能，所以不論發生任何故障都保證傳輸?shù)浆F(xiàn)場(危險區)的能量是一個安全值(不會點燃規定的分級、分組爆炸性氣體混合物)，從而確保現場安全。

四、技術規格及主要參數
a)防爆標志：[巨x(ia)]ⅡC [Ex(ib)]ⅡC
b)安裝位置：安全區域
c)安裝方式：D，N標準導軌(35mm)安裝或?qū)Я鳁l母線安裝
d)最高允許電壓：250VAC／DC
e)環境條件：連續使用溫度—10+45℃
