XDB(C)-N100防爆檢修動力配電箱(IIB IIC)產品詳細說明：

XDB(C)-N100防爆檢修動力配電箱(IIB IIC)適用范圍

1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T6
4、戶內、戶外（防護等級IP54, 可達IP65)

產品特點
1、外殼采用鑄鋁合金或鋼板焊接成型，表面噴塑
2、內裝NC100H或NC100LS斷路器
3、具有過載、短路保護功能
4、進線腔、元件腔、出線腔分別獨立
5、輸入、輸出：3P+N+PE
6、可根據用戶要求特制
7、鋼管或電纜布線，電纜布線須配電纜夾緊密封接頭

XDB(C)-N100防爆檢修動力配電箱(IIB IIC)主要技術參數 Specification

型號	回路數	額定工作電壓(V)	主回路額定工作電流(A)	支路額定工作電流(A)	使用類別	極數
BD□-2N100	2	380	≤125	3,6,10,16,25,32, 40,50,63,80,100	AC3	3P+N+PE
BD□-3N100	3
BD□-4N100	4
BD□-6N100	6

防護等級	防爆標志	防腐等級	進口線規格/電纜外徑	出口線規格/電纜外徑
IP54、*IP65	Exd II BT6 Exd II CT6	W,WF1,WF2	G40～G50/F16～F36	G32～G40/F12.5～F24.5

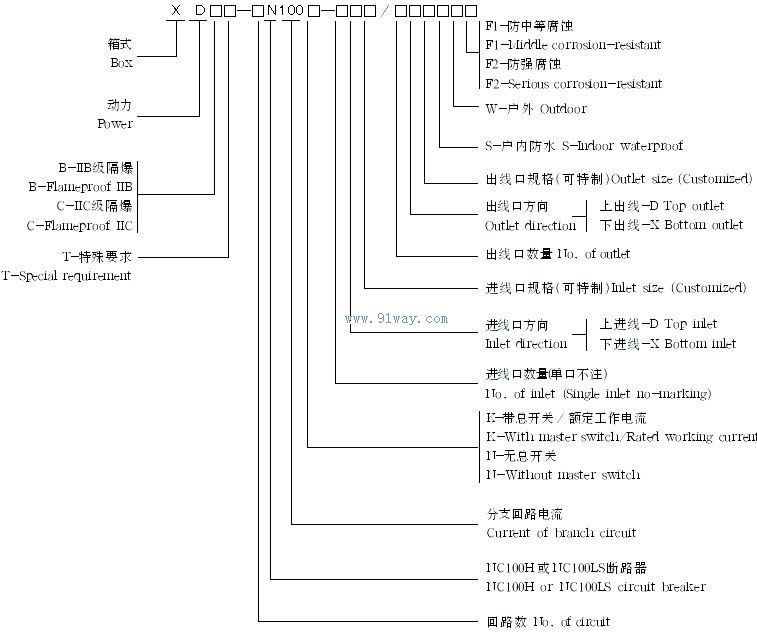

型號含義 Type designation

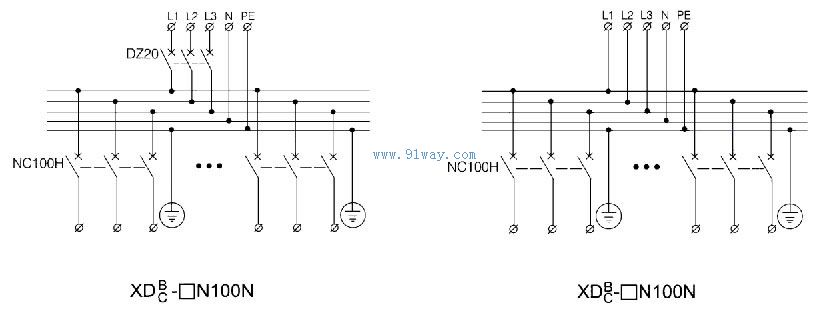

電氣原理圖 Electrical principle chart
