產品名稱： | JGZ04,JGZ05直插立式直流固態繼電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 固態繼電器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
| 型 號 | JGZ04 | JGZ05 | |
| 輸 入 參 數 |
控制電壓 | 3～15 VDC 18～32 VDC | 3-32VDC |
| 控制電流 | 1.8～16 mA 7～18 mA | 5～20 mA | |
| 工作指示 | 無 | LED | |
| 通斷時間 | ≤0.5 mS | ||
| 輸 出 參 數 |
最大輸出電壓 | 100VDC 200VDC 400VDC | |
| 最大輸出電流 | 1 A 2A 3 A | 5 A | |
| 通態壓降 | ≤1.3V | ||
| 斷態電壓 | ≥ 100 V ≥ 200 V ≥ 400 V | ||
| 性 能 參 數 |
隔離電壓 | ≥2000V | |
| 絕緣電壓 | ≥ 2000 V | ||
| 絕緣電阻 | ≥100MΩ | ||
| 工作溫度 | —25∼75 ℃ | ||
| 電源頻率 | 50/60HZ | ||
| 負載電流安全系數 | 阻性負載取2.5-3倍,感性負載取3-5倍 | ||
| 外形尺寸(代號) | 24×22×8mm3（H-4） | 43×27×12mm3（H-3） | |
JGZ04,JGZ05直插立式直流固態繼電器外形尺寸.安裝接線圖:(單位:mm)

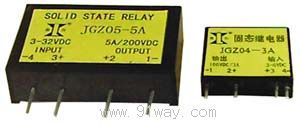

JGZ04,JGZ05直插立式直流固態繼電器
