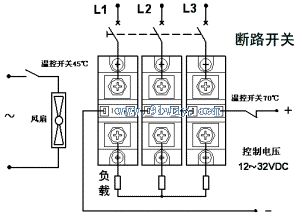

外形尺寸.安裝接線圖:(單位:mm)

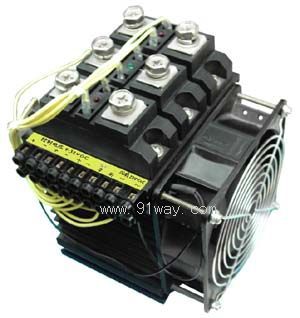

JGT39三相交流固態繼電器組件應用時注意事項:
強制風冷散熱：當散熱器表面溫度超過70℃后長期工作，容易造成繼電器過熱失控、擊穿，漏電流加大等故障。為了加快散熱速度，必須在柜體頂上再加裝強力風扇。另外要合理考慮柜體空間余量，風道走向及進風口，出風口的大小問題，防止熱量無法排出柜外。
45℃風機自啟溫控開關：當散熱器表面溫度超過45℃后，開關自動開啟，軸流風機運轉工作，反之自動關閉。（開關容量的選擇，按風機功率而定）。
75℃溫度保護開關：由于風機及控制風機回路出現故障或者設計選用不合理而造成散熱器表面溫度超過70℃達到接近繼電器工作的極限溫70℃~80℃時，溫度保護開關將自動切斷繼電器輸入控制回路和負載電流。

安裝方式：
見圖所示，將繼電器和散熱器接觸面間應均勻涂抹一層導熱硅脂（135×或加墊導熱膜），采用M6×25mm螺絲、彈簧墊，兩端均勻加力，將繼電器緊固。套件在安裝時，排風方向自下而上。電力導線截面積可按4—8A/mm2選擇，接頭部需用冷壓端子。且一定要壓緊以免松動后產生接觸電阻后發熱。高溫高濕環境應用時，端子接合部應涂抹一層導電膏。避免電化學腐蝕。
