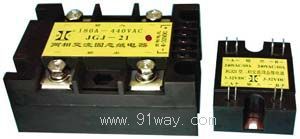

產品名稱： | JGJ21臥式兩相交流固態繼電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 固態繼電器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
| 型 號 | JGJ21(原JGX21) | |
| 輸 入 參 數 |
控制電壓 | 3～32 VDC(兩組分別控制) |
| 控制電流 | ≤25 mA | |
| 啟動電流 | ≥6 mA | |
| 關閉電壓 | ≤1.5VDC | |
| 通斷時間 | ≤10mS | |
| 輸 出 參 數 |
負載電壓 | 24～240VAC×2 24～440VA×2 24～660VAC×2 |
| 最大負載電流 | 10～40A 60～180A 200～350A | |
| 通態壓降 | ≤1.5V ≤1.8V | |
| 斷態電壓 | ≥400V ≥ 800V ≥ 1500V | |
| 性 能 參 數 |
隔離電壓 | ≥1800V |
| 絕緣電壓 | ≥2000V | |
| 絕緣電阻 | ≥100MΩ | |
| 工作溫度 | —25∼75 ℃ | |
| 電源頻率 | 50/60HZ | |
| 散熱條件 | ≥20A配散熱器,≥30A再加風扇強冷 | |
| 負載電流安全系數 | 阻性負載取2-3倍,感性負載取3-4倍 | |
| 外形尺寸(代號) | 58×45×21 mm3(J-1) 104×73×33 mm3（J-3） 86×68×28 mm3 (J-6) | |

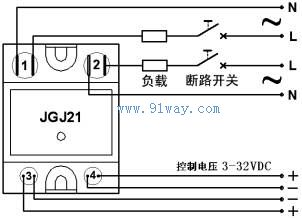

JGJ21臥式兩相交流固態繼電器外形尺寸.安裝接線圖:(單位:mm)
JGJ21臥式兩相交流固態繼電器
