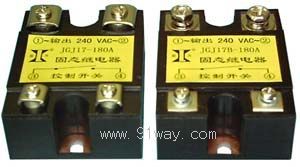

產品名稱： | JGJ17,JGJ17B臥式無源控制單相交流固態繼電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 固態繼電器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
| 型 號 | JGJ17 | JGJ17B | |
| 輸 入 參 數 |
控制開關耐壓 | 工作電壓大于最高負載電壓1.5倍 | |
| 控制開關電流 | 接通工作電流大于100mA | ||
| 通斷時間 | 開通5≤mS;斷開≤20 mS | ||
| 輸 出 參 數 |
輸出狀態 | 一組常開 | 一組常閉 |
| 負載電壓 | 110～240VAC 20～440VAC | ||
| 最大負載電流 | 10、20、……100、120、150、180A | ||
| 斷態電壓 | ≥600V ≥ 900V | ||
| 通態壓降 | ≤1.8 V | ||
| 性 能 參 數 |
隔離電壓 | 控制端與輸出端光電隔離和非電隔離，使用時必須注意。 | |
| 絕緣電壓 | ≥2500V | ||
| 絕緣電阻 | ≥100MΩ | ||
| 工作溫度 | —25∼75 ℃ | ||
| 電源頻率 | 50/60HZ | ||
| 散熱條件 | ≥20A配散熱器,≥40A再加風扇強冷 | ||
| 負載電流安全系數 | 阻性負載取2-3倍,感性負載取3-4倍 | ||
| 外形尺寸(代號) | 58×45×21 mm3 (J-1)或59×45×24 mm3 (J-7) | ||

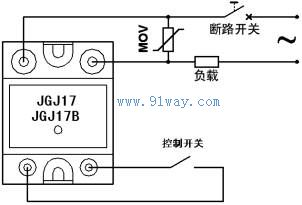

JGJ17,JGJ17B臥式無源控制單相交流固態繼電器外形尺寸.安裝接線圖:(單位:mm)
JGJ17,JGJ17B臥式無源控制單相交流固態繼電器
