RMW1全系列智能型萬能式斷路器產品詳細說明：

用途
RMW1智能型萬能空氣斷路器是九十年代開發的產品，額定電壓為交流50 Hz，690V，額定電流630~6300A，用于配電網絡中用來分配電能和保護線路、電源及用電設備免受過載、欠電壓、短路、接地故障的危害，具有較高精度的選擇性保護，提高了供電可靠性。

特點
結構緊湊
通斷能力高
無飛弧距離，較高安全性
智能型過電流脫扣保護
附有通信接口，可與計算機集群控制
電流表、電壓表顯示功能

標準
符合GB14048.2
IEC947-2

型式
安裝方式： 固定式、 抽屜式
極數： 三極、四極
操作方式： 手動操作、電動機操作兼手動操作
脫扣器種類： 智能型脫扣器、欠電壓瞬時（或延時）脫扣器、分勵脫扣器

正常工作條件
符合GB/T14048.1
IEC947-1

RMW1全系列智能型萬能式斷路器技術數據和性能：

框架		框I
型號		RMW-630	RMW1-800	RMW1-1000	RMW1-1250	RMW1-1600	RMW1-2000
殼架等級額定電流(Inm) A		2000
額定電流(In) A		630	800	1000	1250	1600	2000
額定工作電壓(Ue) V		690	690	690	690	690	690
額定絕緣電壓(Ui) V		1000	1000	1000	1000	1000	1000
極數(P)		3、4	3、4	3、4	3、4	3、4	3、4
額定極限短路分斷能力(Icu) kA	400V	80	80	80	80	80	80
	690V	50	50	50	50	50	50
額定運行短路分斷能力(Ics) kA	400V	65	65	65	65	65	65
	690V	50	50	50	50	50	50
額定短時耐受電流(Icw)1s kA	400V	50	50	50	50	50	50
	690V	40	40	40	40	40	40

框架		框II					框III
型號		RMW-2000	RMW1-2500	RMW1-2900	RMW1-3200	RMW1-4000/3	RMW1-4000/4	RMW1-5000	RMW1-6300
殼架等級額定電流(Inm) A		3200				4000	6300
額定電流(In) A		2000	2500	2900	3200	4000	4000	5000	6300
額定工作電壓(Ue) V		690	690	690	690	690	690	690	690
額定絕緣電壓(Ui) V		1000	1000	1000	1000	1000	1000	1000	1000
極數(P)		3、4	3、4	3、4	3、4	3	4	3、4	3、4
額定極限短路分斷能力(Icu) kA	400V	100	100	100	100	100	120	120	120
	690V	65	65	65	65	65	85	85	85
額定運行短路分斷能力(Ics) kA	400V	80	80	80	80	80	100	100	100
	690V	50	50	50	50	50	75	75	75
額定短時耐受電流(Icw)1s kA	400V	80	80	80	80	80	100	100	100
	690V	50	50	50	50	50	75	75	75

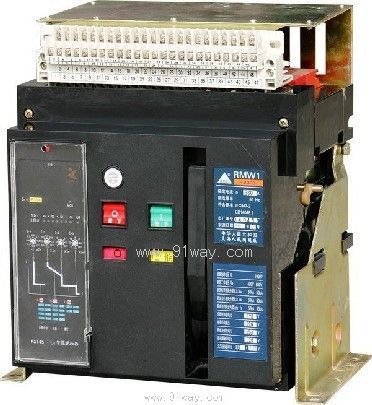

RMW1全系列智能型萬能式斷路器
