KDH系列電焊機開關產品詳細說明：

用途
KDH系列電焊機用轉換開關主要用于控制BX3系列電焊機轉換，改變線圈 匝數或接法，使線圈分檔，從而擴大電流調節范圍。也可用于其它采用動圈式變壓器的弧焊機。

產品型號及其含義

KDH系列電焊機開關分類

1 按約定自由空氣發熱電流分
　　有125A、160A和200A三種

2 按轉換檔次分
　　有Ⅰ檔和Ⅱ檔

主要技術參數

型號參數		KDH-125	KDH-160	KDH-200
約定發熱電流	A	125	160	200
空載操作循環次數		10,000
操作頻率次/h		120

外形尺寸和安裝尺寸

型號規格	尺寸
	A	B	C	H	D
KDH-125	142	112	120	170	Φ9
KDH-160	155	142	142	190	Φ9
KDH-200	155	142	142	194	Φ9

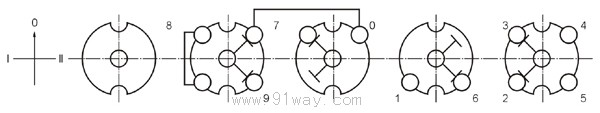

接線圖
KDH-125接線圖線
KDH-160、200接線圖線
