適用范圍
DW16系列萬能式斷路器（以下簡稱斷路器）適用于交流50Hz、額定電流100A至4000A,額定工作電壓400V或690V的配電網絡中，用來分配電能，保護線路和電源設備的過載、欠電壓、短路。在正常條件下可作為線路不頻繁轉換之用。額定電流160A至630A的斷路器也可作為變壓器中性點直接接地的TN配電系統中單相金屬性對地短路保護之用。DW16-630還可在交流50Hz、380V網絡中用作電動機的過載、欠電壓和短路保護之用，在正常條件下可作為電動機的不頻繁起動之用。
本產品符合GB14048.2、JB8590.2標準。

型號及其含義


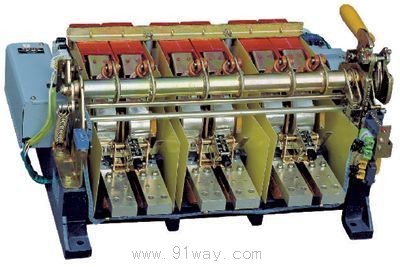

結構特征
DW16系列萬能式斷路器具有手動（Inm≤2000A）、杠桿傳動（Inm≥2000A）和電動機操作方式，過電流保護具有過載長延時及短路瞬時動作脫扣器，單相接地保護具有瞬時或延時動作脫扣器。
　　斷路器瞬時過電流脫扣器為電磁式，過載長延時脫扣器由電流互感器及雙金屬式熱繼電器組成。單相接地保護脫扣器由電流互感器（3TA或4TA)、接地組件、分勵脫扣器組成，其中接地組件有電子式和電磁式兩種，可由用戶選用。
斷路器觸頭選用特殊陶冶合金材料，滅弧罩采用耐弧塑料和柵片滅弧方式，提高了斷路器的短路分?jǐn)嗄芰�和抗熔焊性能�?

主要技術參數

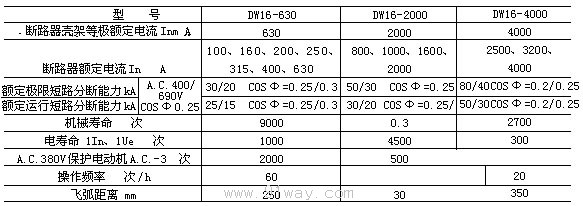

1. 斷路器的基本參數見下表 表1

2. 斷路器脫扣器及操作電動機的額定電壓見下表表2

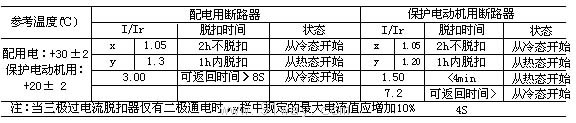

　　3. 斷路器脫扣保護特性見下表表3

　　注：當三極過電流脫扣器僅有二極通電時，y欄中規定的最大電流值應增加10%

4. 保護特性曲線
a 配電用過電流保護特性曲線和接地保護特性曲線見圖1;
c 保護電動機用過電流保護特性曲線和接地保護特性曲線見圖2;
b 熱－電磁式過電流脫扣器保護特性曲線見圖3;
d 電磁式電流脫扣器保護特性曲線見圖4。

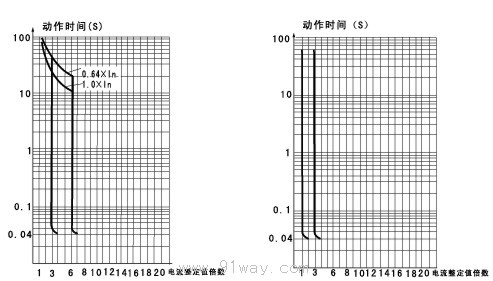

圖1 配電用過電流保護特性曲線和接地保護特性曲線 圖2 保護電動機用過電流保護特性曲線

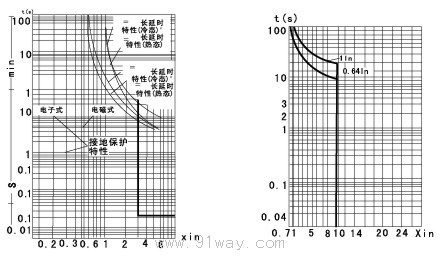

圖3 熱－電磁式過電流脫扣器保護特性曲線 圖4 電磁式過電流脫扣器保護特性曲線

外形及安裝尺寸

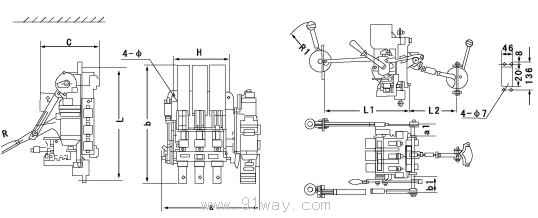

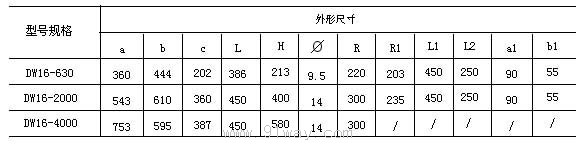

圖5 DW16 手動及電動機操作的外形尺寸及安裝尺寸 圖6 DW16杠桿操作外形尺寸及安裝尺寸

訂貨須知
　　訂貨時必須注明產品名稱、型號、規格。即額定電壓、額定電流及脫扣器整定電流、脫扣器類型及操作方式。當電動機操作時應指明電流種類及工作電壓、接線方式和輔助觸頭組合等及訂貨數量和交貨日期。如用戶有特殊要求，應于廠家另行協商。
