適用范圍

DZ15LE系列漏電斷路器，適用于交流50Hz, 額定工作電壓至380V，額定電流至100A的線路中，用來對人進行間接接觸保護，也可用來防止因設備絕緣損壞產生接地故障電流而引起的火災危險，并可用來保護線路、電動機的過載和短路，亦可作為線路的不頻繁轉換和電動機不頻繁起動之用。
產品符合GB 6829、GB 14048.2和IEC 60755、IEC 60947標準。

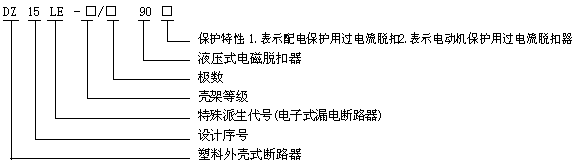

型號及其含義


正常工作條件及安裝條件
1、周圍空氣溫度上限值不超過+40℃, 下限值不低于-5℃，且24h的平均溫度值不超過+35℃;
注1：下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明;
注2：上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。
2、安裝地點的海拔不超過2000m;
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，例如在+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當?shù)拇胧?
4、污染等級：3級;
5、安裝類別: Ⅲ類;
6、安裝場所的外磁場任何方向不應超過地磁場的5倍;
7、一般垂直安裝，手柄向上為接通電源位置，任何方向允差2°;
8、安裝處應無顯著沖擊和振動。

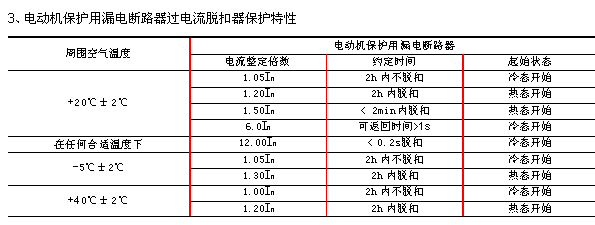

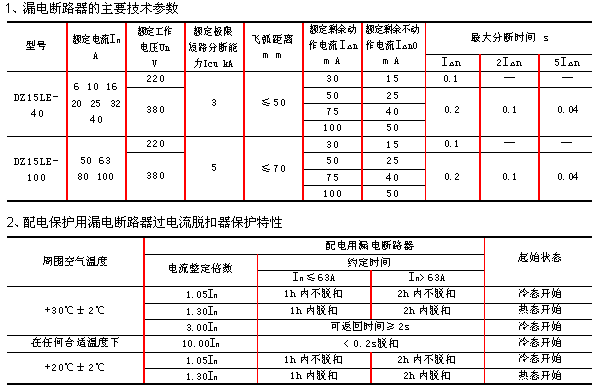

DZ15LE系列漏電斷路器主要技術參數

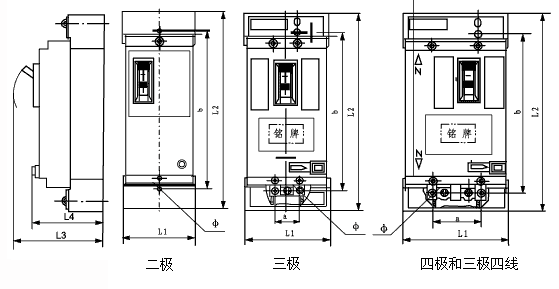

外形及安裝尺寸

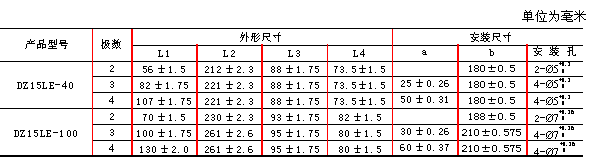

漏電斷路器和外形和安裝尺寸見表及圖　　

訂貨須知
訂貨時必須寫明：產品名稱、型號、規格、極數、額定電流，額定剩余動作電流，保護特性，訂貨數量。
例：訂DZ15LE-100漏電斷路器，四極，額定電流100A，額定剩余動作電流100mA，配電保護用，共100臺。
應寫為：DZ15LE-100 / 4901 100A 100mA 100臺。
對漏電斷路器有特殊要求可與廠家協商解決。
