GW4-126D(W)戶外交流高壓隔離開關產品詳細說明：

GW4-126型戶外交流高壓隔離開關（以下簡稱隔離開關）。適用于頻率50Hz，額定電壓為126kV的電力系統中，作為有電壓無負荷時開合電路用。其中防污型的隔離開關可滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現污閃問題。

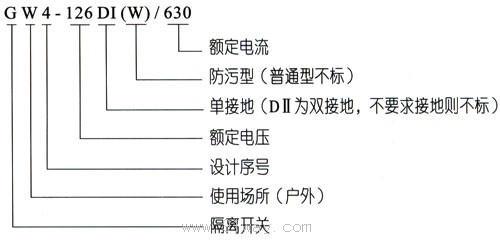

型號及其含義

使用環境條件：
　　+ 海　　拔：3000m以下；
　　+ 環境溫度：上限40℃，下降-25℃；
　　+ 風速不超過35m/s；
　　+ 地震烈度不超過8度；
　　+ 覆冰厚度不大于10mm；
　　+ 耐污型產品適用于重污穢地區；
　　+ 安裝場所應無易燃、易爆危險、無化學腐蝕及劇烈振動。

GW4-126D(W)戶外交流高壓隔離開關主要技術參數:

序號	項　　目		單位	技術參數		備　　注
1	額定電壓		kV	126
2	額定電流		A	630	1250
3	額定峰值耐受電流		kA	50	80
4	4s短時耐受電流		kA	20	31.5
5	接線端額定靜拉力		N	735
6	額定頻率		Hz	50
7	1min工頻耐受電壓（有效值）		kV	極間*、極對地815		*適用于三極聯動
				斷口210
8	雷電沖擊耐受電壓（有效值）		kV	極間*、極對地450		*適用于三極聯動
				斷口520
9	產品單極重量（本體）		kg	≈240
10	配用機構			隔離開關：CS14手動機構 接地開關：CS14手動機構		由用戶選定
11	接地形式			不接地、單接地或雙接地
12	支柱絕緣子爬距		mm	普通型1870 耐污型3050		也可接受特殊定貨
13	裝配接地開關	短時耐受電流	kA	12.5(2s)	20(2s)
		峰值耐受電流	kA	31.5	50

主要結構說明
隔離開關為雙柱水平旋轉式，由底架、支柱絕緣子、導電系統、接地開關（不接地除外）及傳動系統組成。產品分普通型與耐污型兩種。其中耐污型可用于Ⅲ級污穢地區。
根據用戶需要，產品所配裝的接地刀組裝于底座轉動軸上。靜觸頭裝于主導電系統電桿上，接地開關與隔離開關之間設有機械聯鎖，能保證主分一地合，地分一主合的順序動作（可根據需要配電動機構）。
　　隔離開關制成單極形式，能通過極間連接構成三極聯動。本開關根據需要亦可單極使用。
　　隔離開關配用CS14手支機構時，不接地型配機構一臺，單接地型配兩臺，雙接地型配三臺。

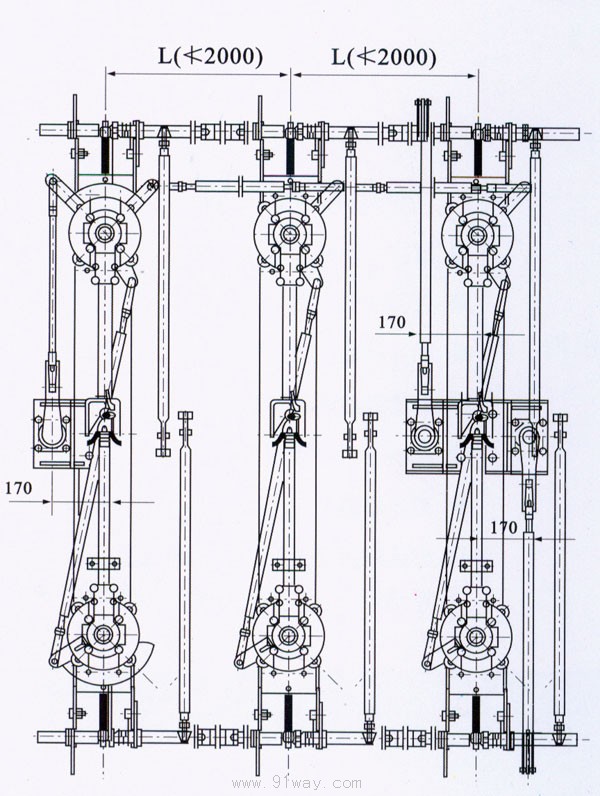

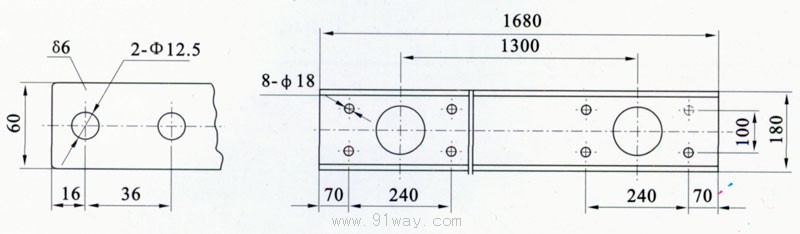

GW4-126D(W)戶外交流高壓隔離開關外形及安裝尺寸（以下圖片可點擊放大）
