GW4-17.5(40.5)戶外交流高壓隔離開關產品詳細說明：

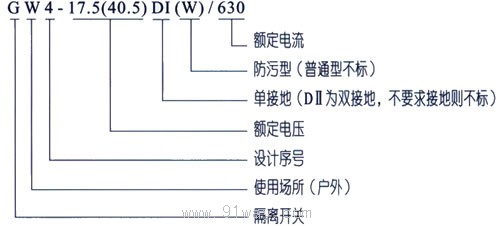

GW4-17.5(40.5)戶外交流高壓隔離開關型號及其含義



使用環境條件：
　　+ 海拔不超過3000m；
　　+ 環境溫度上限為+40℃，下限-25℃；
　　+ 風速不超過35m/s；
　　+ 無導電或起化學作用氣體和蒸汽的場所；
　　+ 無火災、爆炸危險的場所（污穢等極不超過Ⅲ極）；
　　+ 地震烈度不超過8度。


GW4-17.5(40.5)戶外交流高壓隔離開關主要技術參數

型號	額定電壓（kV）	額定電流（A）	峰值耐受電流（kA）	4秒短時耐受電流（kA）
GW4 -17.5 HGW4	17.5	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4 40.5(D) HGW4	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

主要結構說明:

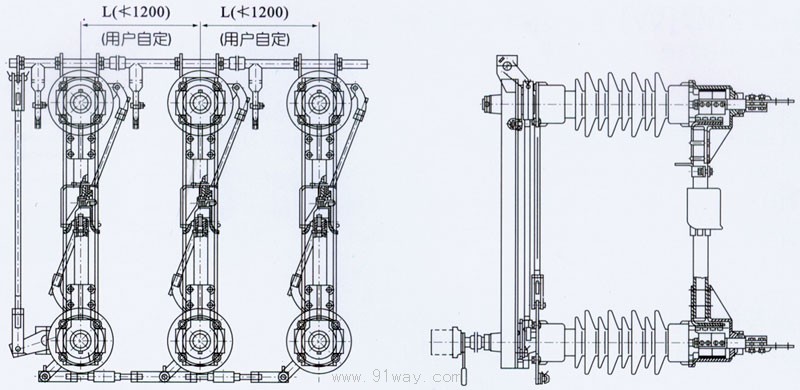

隔離開關由底座、絕緣支柱及導電部分以及操動機構等組成。每極有兩個支柱，每個支柱上端各裝有導電閘刀，兩部分閘刀觸頭接觸處在兩支柱的中間部位。支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90度，從而達到分合閘之要求。隔離開關為單極型，也可通過連桿將三極連成能夠聯動極型式。配用CS11（不接地）、CS8-6D（單接地）、CS17（雙接地）型手動機構操作。（可根據需要配電動機構）從上述結構簡介中不難看出，本隔離開關結構合理，操動靈活自如；可單極，也可三極使用，安裝方便；觸刀開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。
