WG微型剛性聯軸器產品詳細說明：

WG微型剛性聯軸器結構特點

1、重量輕，超低慣性和靈敏度。
2、鋁合金，45#號鋼，不銹鋼材質可供選擇。
3、免維護，超強抗油和耐腐蝕性。
4、開縫式幾乎全部都無法容許偏心，在使用時敬請讓軸心充分地露出。

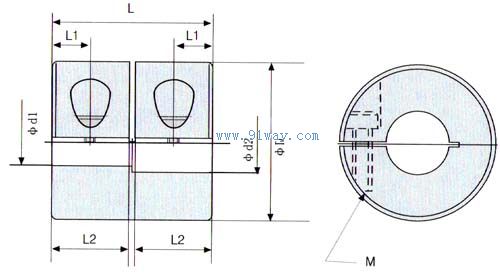

WG微型剛性聯軸器基本參數及主要尺寸

型號	軸徑d1,d2	D(mm)	L(mm)	L1(mm)	L2(mm)	M(mm)	擰緊力拒(N．m)	額定扭知(N．m)	最大扭矩(N．m)	最高轉速(N．m)	重量
WG-01	5、6	16	16	3.75	7.5	M2.5	1	0.3	0.6	9300	8.2
WG-02	6、8	20	20	4.75	9.5	M2.5	1	0.5	1	7400	14.5
WG-03	8、10	25	25	6	12	M3	1.5	1	2	6000	28
WG-04	10、12、14	32	32	7.75	15.5	M4	2.5	2	4	4600	50
WG-S1	5、6	16	16	3.75	7.5	M2.5	1	0.3	0.6	9300	21
WG-S2	6、8	20	20	4.75	9.5	M2.5	1	0.5	1	7400	40
WG-S3	8、10	25	25	6	12	M3	1.5	1	2	6000	79
WG-S4	10、11、12、14	32	32	7.75	15.5	M4	2.5	2	4	4600	158

備注：WG01~~WG04為合鋁合金材質，WG-S1~~WG-S4為不銹鋼材質．
