BR2,BR1,BRW,BRN,BRW2,BR,RN,RNY1,RNG,RW型高壓電容器專用熔斷器產品詳細說明：

BR2,BR1,BRW,BRN,BRW2,BR,RN,RNY1,RNG,RW型高壓電容器專用熔斷器通過了電力部無功補償成套裝置質量檢驗測試中心的各項試驗，并通過了遼寧省機械工業廳和東北電力管局聯合組織的投產鑒定，其各項性能指標均滿足DL442-91《并聯電容器單臺外保護用熔斷器訂貨驗收技術條件》所規定的指標。

用途 　
BRW（N）系列產品主要適用于電力系統中作高壓并聯電容器的單臺外保護用，用來切斷故障電容器，保證其他電容器的正常運行。

特征 　
1、采用單端排氣；
2、采用雙層消弧結構，并配以高效去離劑，保證小容性電流開斷。
3、采用外置繃簧，配合消弧管使開斷時消弧更加可靠。
4、采用特殊的壓接結構，解決運行溫升過高問題。

適應范圍
1、海拔高度一般不超過1000米。
2、環境溫度在-40℃～50℃。
3、環境無嚴重污穢和化學腐蝕氣體。

技術數據
（1）BRW-12/□P型、BRN-12/□P型；
①額定電壓：7；12kV
②最高工作電壓：（7.7；13kV）
③抗涌流倍數：大于100倍
④工頻耐壓：42kV
⑤耐爆能力：12kJ
⑥開斷容性小電流：1.5倍熔絲額定電流
⑦開斷額定容性電流：20倍熔絲額定電流
⑧熔絲規格：1～200A
（2）BRW-20□P型
①額定電壓；20kV
②最高工作電壓：22kV
③工頻耐壓：70kV
④抗涌流倍數：大于100倍
⑤耐爆能力：15.6kJ
⑥開斷容性小電流：1.5倍熔絲額定電流
⑦開斷額定容性電流：20倍熔絲額定電流
⑧熔絲規格：1～50A
注：□內為額定電流值

結構及其特點
本型熔斷器是由外消弧管、內消弧管、熔絲、外繃簧及動作指示牌構成；外消弧管由環氧玻璃布管和反白鋼紙管復合而成，滿足容性大電流開斷性能。內消弧管首創使用高效去離劑，當熔絲熔斷產生電弧時，去離劑釋放高效非燃性氣體，使去離子化速度大大高于電弧離子化速度，很快熄滅電弧，再配合外繃簧把熔絲尾線拉出。因此其熄弧能力大大高于專靠反白鋼紙管產氣息弧能力。此外，熔斷器選用的絕緣材料吸水率極低，不易受潮、變形、適用戶內外安裝使用。

　

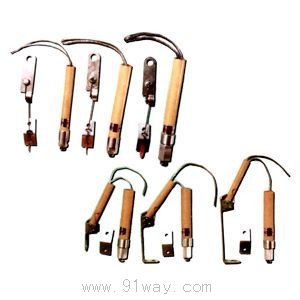

BR2 BR1 BRW BRN BRW2 BR RN RNY1 RNG RW型高壓電容器專用熔斷器
