產品概述

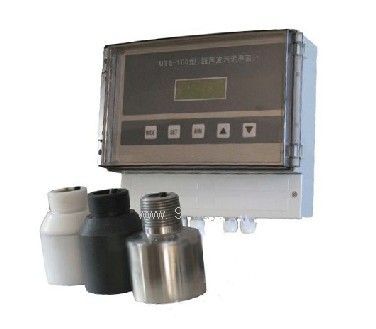

UTG -100型超聲波污泥界面計是專為污水處理工藝中污泥界面的連續在線監測而設計。儀器利用可靠的超聲波回波檢測原理，實現了污泥厚度的實時檢測，為相關工藝的過程控制提供可靠數據，從而優化了排泥、加藥等工藝控制流程。

產品特性
連續測量，維護量小
中文菜單，便于操作
4～20mA輸出、PB總線以及無線傳輸
根據泥層自動調節發射功率
先進的算法
探頭清潔設備（可選）
避免碰撞的可選擺動支架（可選）

工作原理

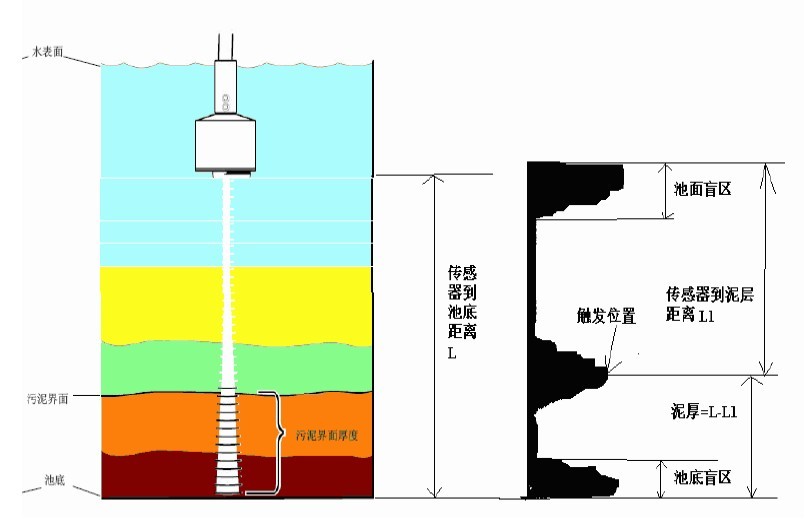

儀器工作原理如圖1.1，傳感器發出超聲波遇到泥層會反射，測出發射波和反射波之間的時間，就可以得出傳感器到泥層的距離L1；傳感器到池子底面的距離是用戶設置的L；這樣就可以得到泥層的厚度d=L-L1。

UTG-100型超聲波污泥界面計技術規格
量程 0～30m
最小刻度 1mm(公制單位)
精度 12mm或者 ±0.5%FS取較大值
溫度范圍 -10℃～60℃
輸出 4～20mA, 最大負載：750Ω
繼電器輸出 5A/250VAC，5A/30VDC——“R1”“R2”“R3”
數字輸出（可選） RS232或無線傳輸（可根據用戶要求配置）
電源: 220VAC±10%

應用場合
水廠 沉淀池 洗礦場 沉淀池 電力 灰漿沉淀池 污水處理廠 初沉池、二沉池、濃縮池

傳感器特性
材 質 304不銹鋼超聲波探頭
安裝螺紋 R1螺紋（1寸錐管螺紋）
電纜長度 10m或根據要求定制；
操作溫度 -10℃ ～ 60℃
尺 寸 直徑：64mm 高：85mm
重 量 1.5千克（包括10米電纜）
防護等級 IP68
