| 產品名稱: | SPB104無腔平膜壓力變送器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 儀器儀表 -- 壓力變送器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
SPB無腔壓力(齊平膜)壓力變送器采用高精度箔式應變計,配以多種具有特色的放大電路,如抗干擾型、耐高溫型,本安防爆型等,使得該型適用于多種工作環境,加之無腔結構特點,尤適于測量粘度大的介質。
2 SPB104無腔平膜壓力變送器特點
·無腔測量膜片
·改進優化的電路及安裝結構,提高了抗震動能力和穩定性
·大型DIN接頭,安裝使用方便,可靠性高。
3 SPB104無腔平膜壓力變送器外形尺寸及安裝
圖2 為赫斯曼接頭外形。
4 技術指標
電源:24VDC;
輸出:4~20mA;
精度:0.3%F.S,0.5% F.S可選;
5 電氣連接

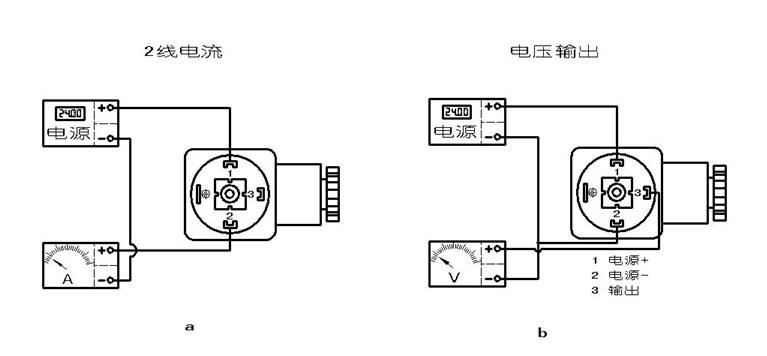

5.1 赫斯曼結構電氣連接如下圖a、b:
圖3
5.2 直接引線結構電氣連接:
電流:紅線:24VDC;
綠線:電流輸出。
電壓:紅線:9VDC;
藍線:電源-;
黃線:電壓輸出+。
6 安裝方法
⑴ 選擇易于操作、維護的地方進行安裝;
⑵ 應盡量遠離振動源安裝;
⑶ 應盡量遠離熱源的地方;
⑷ 最好通過閥門與測量管道連接;
⑸ 安裝時用扳手夾緊在變送器六方處;
⑹ 操作時Hirschmann接頭與外殼連接處不能轉動。
