概述

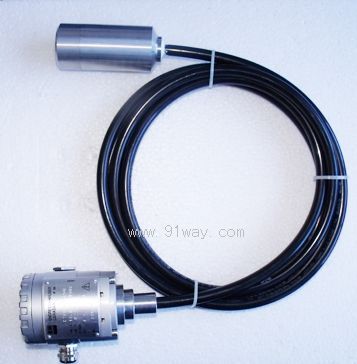

ET87系列液位變送器是引進國外先進技術、進口關鍵部件組裝生產的一種投入式液位測量儀表。該產品已于一九八九年通過國家級產品鑒定和防爆鑒定，一九九二年通過國家海軍裝備系統部船用鑒定驗收，并被選定為海軍軍艦液位專用產品，為控制艦船航態及時提供可靠的依據。目前該產品已形成批量生產，其技術先進、結構獨特、適用面廣可廣泛應用于船舶、油罐、石油、化工、電力、冶金等行業。

`

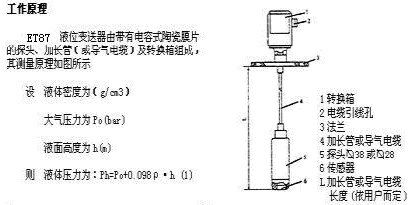

如（1）式所示，若大氣壓Po發生變化，陶瓷膜片就會受到宛如液位變動一樣的影響，為了消除大氣壓變化引起的誤差，變送器采用導氣管將大氣壓Po引入陶瓷膜片一側（上側），從而使陶瓷膜片上所承受的總壓力Ph為：
Ph＝0.098ρh （2）
如（2）式所示，Ph只與液體的密度和高度有關，若液體密度ρ一定，Ph與h成正比，只要測出Ph便可知道液體的深度。

技術參數

測量范圍 0-200m
輸出信號 4-20mA（二線制）0-20mA（三線制）
精度 ±0.2%FS，±0.5%FS
供電電源 24VDC±5%
滯后 優于0.01%FS
供電電源 24VDC±5%
穩定性 優于每年0.1%FS
死區 ＜0.1%S
環境溫度影響 每10℃＜0.1%FS
耐工作振動 承受頻率5——60HZ、2.5±0.25mm、加速度g三方向歷時二小時的振動，且對精度無影響
介質溫度 -20-+80℃
介質溫度影響 每10℃＜0.1%FS
防護等級 IP65
防爆等級 ia IIbT6

調 試
零點、滿量程調整
零點、滿量程調整是通過連接在電路中一個標準電流表（精度0.05％）來實現的，其具體步驟如下：
1、按照系統接線圖將線接好，打開電源
2、液位變送器在不加壓的情況下（或容器放空時）進行零位調整。旋轉電位器Z，使標準電流表指示至零位電流（4mA或0mA）。零點調整范圍為±5%。
3、根據用戶實際使用情況，利用下式：
Ph＝0.098ρ?h
計算出Ph利用標準壓力源給變送器加壓至Ph，旋轉滿量程電位器S，使標準電流表指示至滿量程電流（20mA）或者在容器盛滿時（液位h），旋轉S電位器，標準表顯示至20mA。滿量程調整范圍為40%-100%
