概 述
PMC系列壓力變送器是引進的一種新型壓力測量儀表。該儀表運用先進的陶瓷膜片技術、無中介液的干式壓力測量技術、厚膜電子技術、SMT技術和PFM信號傳輸技術，具有結構獨特、抗過載和抗沖擊能力強、穩定性高、溫度漂移小、安裝維修簡便等特點，已廣泛應用于石油、化工、冶金、電力、輕紡、食品、醫藥等行業，是一種理想壓力測量儀表。

技術數據
PMC133（普通型） PMC133IZ（隔爆型 PMC430Z（本安型）

測量范圍
相對壓力: 4KPa——40MPa 4KPa——40MPa 4KPa—40MPa
絕對壓力: 10KPa——40MPa 10KPa——40MPa 10KPa—40MPa
負相對壓力: -2KPa—2.4MPa -2KPa—2.4MPa -2KPa—2.4MPa
精 度
線 性: ±0.2%——±0.5%FS
滯 后: 優于0.01%FS
穩 定 性: 優于每年0.1%FS 同PMC133 同PMC133
溫度影響: ±0.015%/K
允許溫度
外 殼: -20℃—+70℃
膜 片: 20℃—+80℃ 同PMC133 同PMC133
貯 存: -40℃—+85℃
結構材料
外 殼: 模壓鑄鋁 同PMC133壓鑄鋁
防護等級: IP 65 （DIN40050）
重 量: 0.6kg
與被測介質接觸部分材料
過程連接件: 不銹鋼316L 不銹鋼316L 不銹鋼316L
膜 片: 96%氧化鋁陶瓷 同PMC133 同PMC133
密 封 件: 丁睛橡膠、聚四氟 同PMC133 同PMC133
電氣連接
接線端子: 5mm螺絲 同PMC133 同PMC133
電纜密封套: M20×1.5 同PMC133 同PMC133
電源電壓: 12.5—30VDC 同PMC133 爆炸區域 13.8—21.6VDC
非爆炸區域 13.8——30VDC
防爆等級: 不防爆 EXdIIBT6隔爆11類 Zone1、Zone2
B級T6組 EXdIICT6
隔爆II類C級T6組
安 裝 任意位置 同PMC133 同PMC133

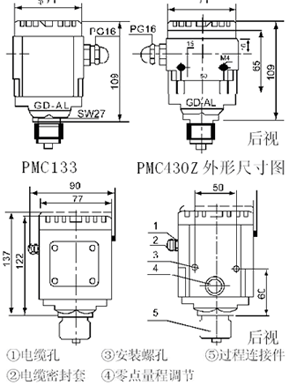

結構尺寸
外 形：
塑料外殼（聚塑縮醛POM）帶螺紋端子連接和電纜密封套PG16。根據需要還可帶指示器VU130。該外殼僅適合PMC133。
鋁外殼（涂漆），帶螺紋端子連接和電纜密封套52PG16或NPT1/2。該外殼僅適合PMC133及PMC430Z。

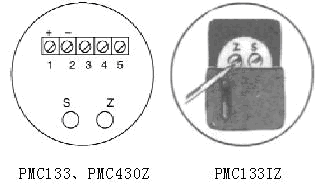

PMC133和PMC133IZ及PMC430Z接線端子中的2、3端子之間跨接一個聯鎖二極管，就可以在不切斷信號電纜的情況下，在線監測模擬信號輸出。
PMC430Z接線端子中4、5端子之間跨接緩沖器件，可以在壓力波動時緩沖4——20mA輸出。在接線時應注意以下幾點：
本安電路的外部導線應單獨布置，不允許與高壓電纜一起敷設。
變送器到安全柵的連接導線應盡量縮短，禁止盤卷。連接導線的分布電感、分布電容與變送器的等效電感、等效電容分別之和須小于安全柵規定的額定值。
為確保本安性能，用戶不得隨意更換元器件。

負載特性
PMC133、PMC133IZ

調 試
PMC系列壓力變送器在出廠時已按照用戶要求調至所需量程，無需進行調試即可現場安裝，如果需要重新調節零點和測量范圍，則將變送器上蓋旋下，分別調試滑蓋下面的零點電位器（Z）和滿量程電位器（S），達到所需數值。

安 裝
可采用直接安裝方式。利用管箍將變送器直接擰至工藝管道上，亦可采用引壓導管連接方式，利用變送器外殼后面的預留螺孔,將變送器裝至儀表箱內。

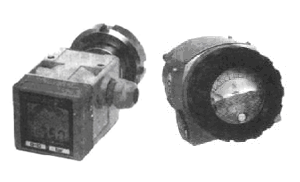

現場顯示器
塑料外殼的PMC可選配數字液晶現場顯示器VU130型或模擬指針現場顯示
VU131型。

其它PMC壓力變送器

鋁外殼PMC可選配模擬指針現場顯示器。防護等級均為IP65。可全天候露天使用。各種現場顯示器均可旋轉270°，以滿足現場安裝的不同需要。
PMC330粉塵防爆型壓力變送器：適用于有粉塵爆炸危險的區域，防爆等級為Zone10，過程連接結構與PMC133相同。PMC531——PMC536/Z隔膜型壓力變送器：適用于高溫、低溫、強腐蝕、高粘度以及結晶狀介質。也適用于衛生場合及爆炸危險場合。其中:PMC531為防污式， 過程連接：DN25、32、40、50。
PMC534為旋入式，過程連接：G1A、1 1/2A、2A；NPT 1”、1 1/2”、2”。
PMC535/Z為法蘭式，過程連接：DN50、DN80。
PMC536/Z為萬能式，過程連接：焊接螺紋連接、非焊接螺紋連接、無法蘭托架連接。
“Z”型防爆等級為Zone1、zone2。
