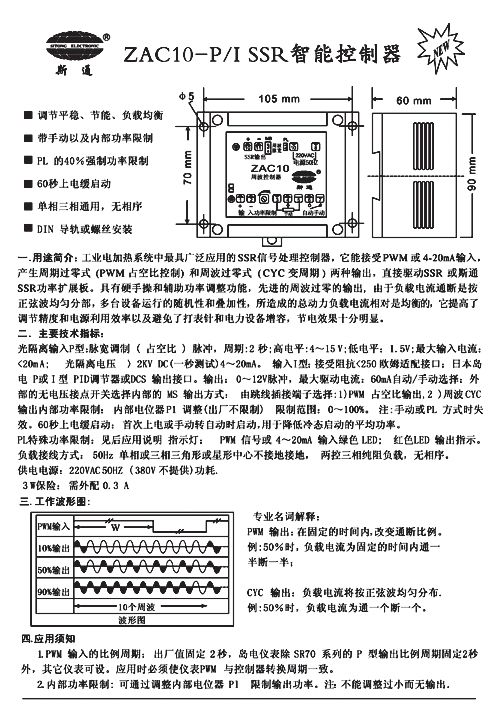

ZAC10-P/I SSR智能控制器

調節平穩、節能、負載均衡帶手動以及內部功率限制PL的40%強制功率限制
60秒上電緩啟動、單相三相通用，無相序、DIN導軌或螺絲安裝

五.應用技術
1)無手動時ZAC10以及固態SSR驅動的最簡單的接線

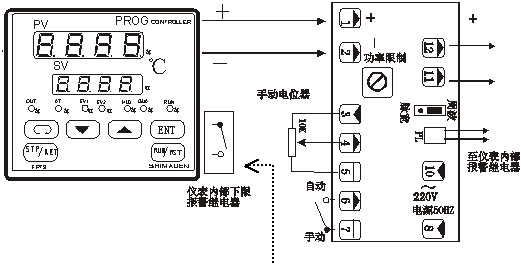

2) ZAC10的手動以及PL特殊的自動功率限制使用方法
PL為常開無電壓接點輸入，自動時,當PL閉合時,最大輸出功率被固定在40%內，
內部輔助功率限制調定值失效。用途：功率限制及平衡起動：如負載設計不合理，硅碳棒大功率加熱器的冷起動(僅能限制功率,不能限制電流)或避免多臺設備同時投切造成動力不平衡。可通過①手動接入單刀開關限制40%.功率，然后分時撤消。②可設島電儀表下限不同的報警點，實現分時起動。
3) 內部MS輸出方式跳線選擇
1）單臺使用時，一般選用PWM占空比輸出。2）在多臺使用時采用周波CYC輸出。
說明：改變輸出工作方式，需重新上電才能確認。
六. 訂貨須知以及配件
輸入P,型號ZAC10-P ; 輸入4~20mA, 型號 ZAC10-I。注:以產品標牌上的輸入標志P或I號區分。
說明書一份,手動電位器和刻度盤各一個。

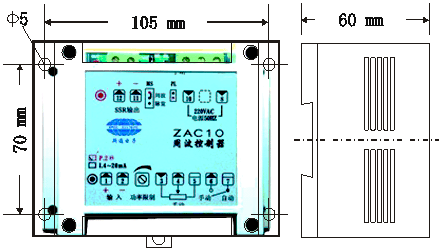

ZAC10選型及尺寸
光隔離輸入P型:脈寬調制（占空比）脈沖，周期：2秒;高電平：4~15V；低電平：1.5V；
最大輸入電流：<20mA 光隔離電壓 〉2KV DC(一秒測試)
4~20mA輸入I型:接受阻抗<250歐姆 適配接口：日本島電P或I型PID調節器 或DCS輸出接口。
