項 目

號 碼

測量值五位數顯，17個狀態燈，精度±0.1%FS，超大液晶屏(21個字符4行)采樣5次/秒

1.外型

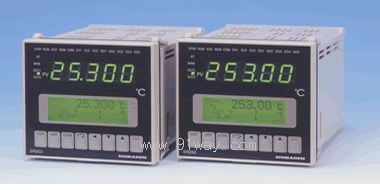

SR253-

DIN標準: 高96×寬96×深125mm， 面板開孔尺寸: 92×92mm 電源：100~240Vac 15W

2.輸入類型及

測量范圍

1

熱電偶:19種類型可選，-200.0～2300.0℃，詳見分度選型表,輸入阻抗:>500KΩ

2

鉑電阻:16種測量范圍可選，-200.0～600.0℃，詳見流程圖上分度選型表,三線制

3

直流毫伏0～10，10～50，-10～10，0～20，0～50，0～100，-100～100輸入阻抗:>500K

4

直流電流:4～20mA,0～20mA,輸入阻抗: 250Ω 直流輸入可編量程：-19999～26000

6

直流電壓:0～1,1～5,-1～1,0～2,0～5,0～10,-10～10v輸入阻抗:>500KΩ 小數點任意

3.調節輸出1類型

正反作用可設（兩種工作方式）

分辯率1/8000

Y-

繼電器接點,時間比例周期1～200秒，接點:240V AC 2.5A阻性/1A感性

I-

電流4～20mA， 負載阻抗<600Ω

P-

固態繼電器驅動，時間比例周期1～200秒，12±2V DC< 30mA

V-

電壓0～10V DC， 負載電流< 2mA

4.調節輸出2類型

正反作用可設

（四種工作方式)

(選件)

N-

無

Y-

繼電器接點,比例周期1～200秒,接點:240V AC 2.5A阻性/1A感性

I-

電流4～20mA, 負載阻抗<600Ω

P-

固態繼電器驅動，比例周期1～200秒，12V±2 DC<30mA

V-

電壓0～10V DC，負載電流<2mA

事件輸出（報警和狀態19種）

加熱器斷線/環路報警（僅能單相） (選件)

0

無

1

3組事件輸出，接點:240V AC 1.5A阻性

2

3組事件輸出及30A加熱器斷線報警(僅Y，P輸出類型可選)

3

3組事件輸出及50A加熱器斷線報警(僅Y，P輸出類型可選)

6.模擬外部遙控設定類型

(隔離為選件)

用途：串級控制，外給定，外給定參與調節負載的反饋（外接傳感器，實現恒壓恒流恒功率控制）

06

0～10V DC 輸入，輸入阻抗>500KΩ

04

4～20mA DC 輸入，輸入阻抗:250Ω

05

1～5V DC 輸入，輸入阻抗>500KΩ

14

4～20mA DC 輸入，輸入阻抗:250Ω

15

1～5V DC 輸入，輸入阻抗>500KΩ

16

0～10V DC 輸入，輸入阻抗>500KΩ

7.隔離模擬變送輸出類型

(選件)

變送類型：測量值，設定值，偏差值，調節輸 出量

00

無

13

0～10mV DC，輸出阻抗:10Ω

單變送輸出

14

4～20mA DC，負載阻抗<300Ω

16

0～10V DC，負載電流<1mA

23

0～10mV DC，輸出阻抗:10Ω

雙變送輸出

24

4～20mA DC，負載阻抗<300Ω

26

0～10V DC，負載電流<1mA

8. 8個外部數字量輸入/5個數字量輸出(DI/DO) (選件)

0

無

1

4個BCD碼SV號選擇，4組DI，5組DO，24針插頭

9.隔離數字通訊接口類型 多種協議 (選件)

配套產品：XF2000組態軟件 希曼頓光隔離RS232-422/485轉換器

0

無

5

RS-485

6

RS-422A

7

RS-232C
