FDGE9型放電線圈產品詳細說明：

FDGE9型放電線圈適用于額定頻率為50Hz或60Hz、額定電壓為10kV及以下的電力系統中,與高壓并聯電容器組并聯連接,當電容器組與系統斷開后,能在5s內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。
產品符合DL/T 653-1998《電壓并聯電容器用放電線圈訂貨技術條件》之規定。

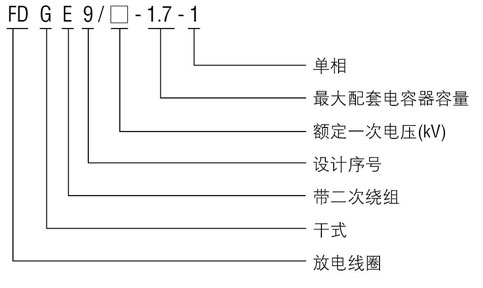

型號及其含義


正常使用條件
安裝場所: 戶內。
環境溫度: 最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過 30℃。
大氣條件: 大氣中無嚴重污穢。

FDGE9型放電線圈技術參數

產品型號	額定電壓比 (kV)	準確級或準確級組合	額定輸出 (VA)	放電容量 (Mvar)	額定絕緣水平 (kV)
FDGE9/6.6/√3-1.7-1	6.6/√3/0.1	0.2(0.5)	20(50)	1.7	7.2/32/60
	6.6/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE9/7.2/√3-1.7-1	7.2/√3/0.1	0.2(0.5)	20(50)
	7.2/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE9/11/√3-1.7-1	11/√3/0.1	0.2(0.5)	20(50)		12/42/75
	11/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE9/12/√3-1.7-1	12/√3/0.1	0.2(0.5)	20(50)
	12/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100

額定絕緣水平: 0.5/3kV

結構與特點
本系列放電線圈為支柱式結構，采用環氧樹脂全封閉環氧澆注，耐污染及潮濕，也適用于熱帶地區使用，互感器不需要特別維護，只需定期地清除表面污物。互感器二次出線端子處安裝接線端子盒，端子盒正面和側面各有一個孔與出線端配合供引出接線用，安全可靠。產品底板上有接地螺栓及供安裝用的六個安裝孔。

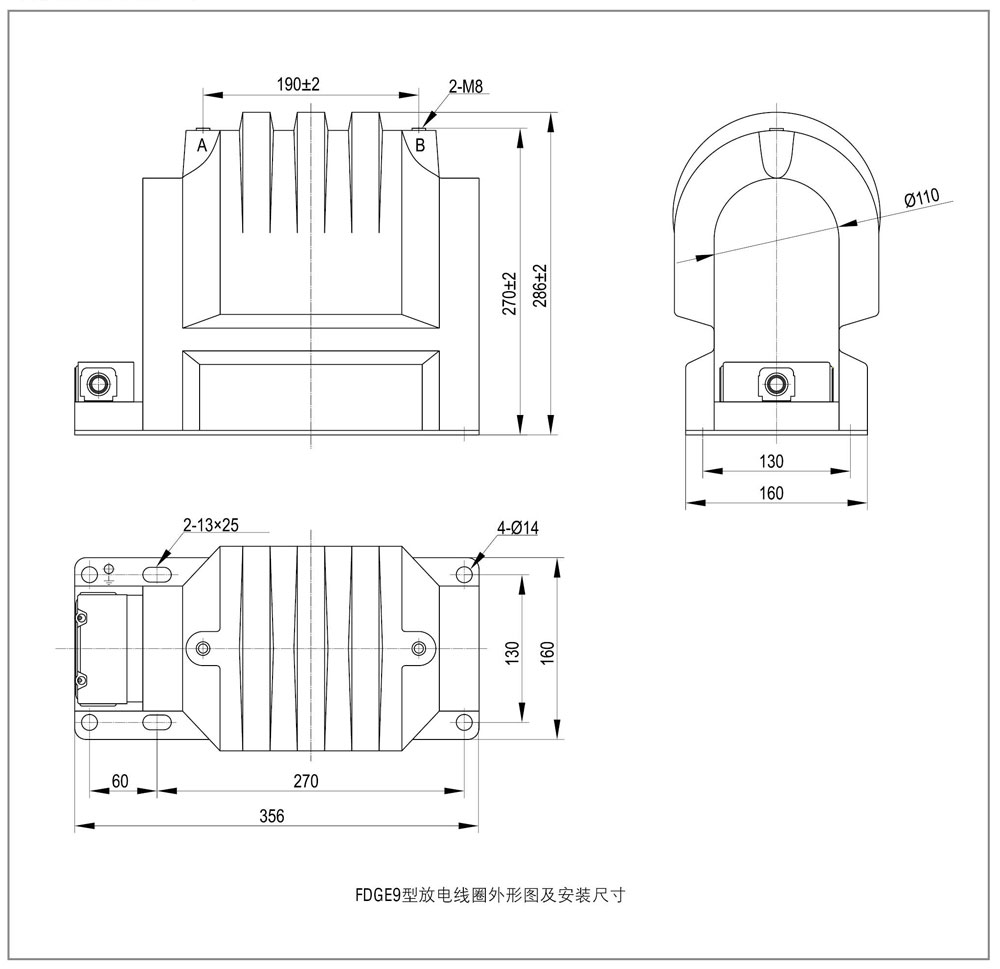

外形圖及安裝尺寸

訂貨須知
訂貨時請?zhí)峁┮韵聟��?shù)：
產品型號。
額定電壓比 kV。
準確級組合及額定輸出 VA。
放電容量 Mvar 。
環境海拔高度 m。
