DGLZ2系列125～1600A隔離開關產品詳細說明：

使用環境
DGL系列一隔離開關在下列條件下能可靠工作
海拔高度不超過2000米；
環境溫度不高于40℃，不低于-5℃；
相對濕度不大于95%；
無爆炸危險介質環境；
無雨雪侵襲環境；
注：若預期使用于周?chē)�空氣溫度高�?40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。


用途
交流50赫茲，額定電壓至660V，直流額定電壓至440V，額定電流至1600A。用于不頻繁接通與分?jǐn)嚯娐贰?

表

一常開一常閉	11	NO+NC
二常開二常閉	22	2NO+2NC

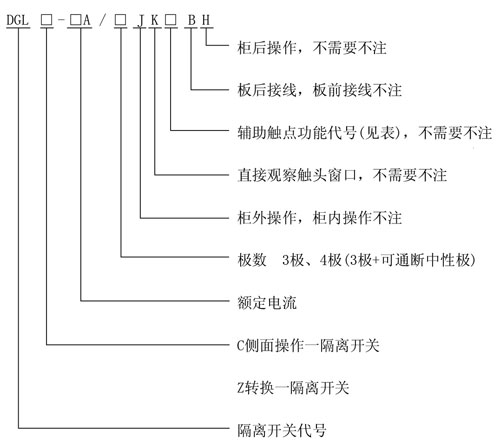

選型舉名例：額定電流630A，有中性極轉換一隔離開關，柜外操作 DGL Z-630A/4J

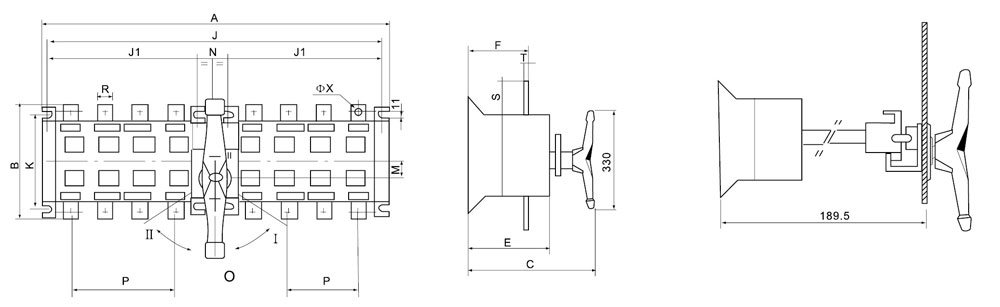

外形與安裝尺寸

DGLZ2-125～1600A正面直接操作,DGLZ2-125～1600A柜外操作

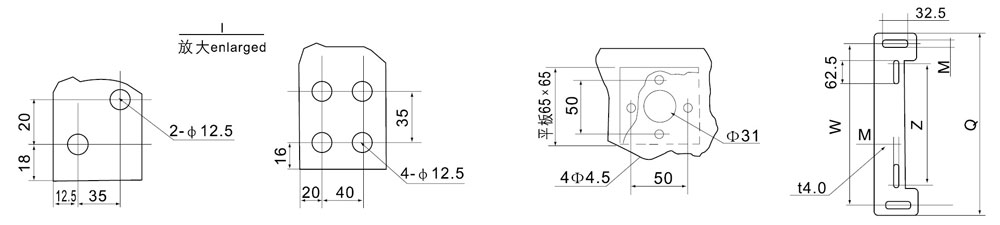

1000A 1250～1600A 柜外手柄座安裝尺寸 柜外操作安裝底板

型號規格	外形尺寸與安裝尺寸
DGLZ2-125～1600A	A	B	C	E	F	J	J1	K	M	N	P	Q	R	S	T	W	Z
125-160A/3	319	85	141	89	24	299	120	65	6.5	59	36	244	20	25	3.5	216	95
125-160A/4	379	85	141	89	24	359	150	65	6.5	59	36	244	20	25	3.5	216	95
200-250/3	405	110	146	101	25	385	160	90	6.5	65	50	244	25	30	3.5	216	116
200-250/4	505	110	146	101	25	485	210	90	6.5	65	50	244	25	30	3.5	216	116
315-400A/3	535	160	191	126	37	515	210	140	8.5	95	65	311	32	40	5	280	180
315-400A/4	655	160	191	126	37	515	210	140	8.5	95	65	311	32	40	5	280	180
500-630A/3	535	160	191	126	37.5	515	210	140	8.5	95	65	311	40	50	6	280	180
500-630A/4	655	160	191	126	37.5	515	210	140	8.5	95	65	311	40	50	6	280	180
1000A/3	863	200	272	163	110	811	355	220	8.5	105	120	311	60	56	8	280	180
1000A/4	1072	200	272	163	110	1051	473	220	8.5	105	120	311	60	56	8	280	180
1250A/3	863	200	272	163	110	811	355	220	8.5	105	120	311	80	69	8	280	180
1250A/4	1072	200	272	163	110	1051	473	220	8.5	105	120	311	80	69	8	280	180
1600A/3	863	200	272	163	112	811	355	220	8.5	105	120	311	80	69	10	280	180
1600A/4	1072	200	272	163	112	1051	473	220	8.5	105	120	311	80	69	10	280	180
