JKLD21系列動態無功補償控制器功能特點:

1.當電網負荷電流較大時(取樣電流>0.5A),產品的取樣物理量為功率因數,它根據電網功率因數的大小控制補償電容器的投,切,因而適用于各種大小容量的電網,不受投切電容器大小以及采樣電流互感器變比所限制.使用中,一般不必調整,便能穩定工作.
當電網負荷電流較小時(取樣電流<0.5時),控制器自動進入欠流工作狀態,啟動無功電流檢測系統,取樣物理量為無功電流,避免振蕩投切現象.
2.具有輸出路數"2~12"路,用戶可自行設定.
3.輸出回路采用"先接通的先分斷"之循環工作方式,以保證各路接觸器和電容器操作次數相同,延長了無故障工作時間. 4.具有過電壓保護功能,防止電容器在過電壓狀態下運行而損壞.
5.設有"自動/手動"拔擋開關,便于調試.
6.自動判別進線相位的正反方相,安裝,調試十分方便.
7.采用美國MICROCHIP公司新一代單片機,克服了電子線路易受干擾的缺點,工作可靠穩定.

使用條件:
1. 海拔高度不超過2000m.
2. 周圍空氣溫度-20℃～+55℃,且24h周期內平均溫度不超過+35℃.
3. 周圍環境無腐蝕性氣體,無導電塵埃,無易爆易燃的介質.
4. 相對溫度+40℃時不超過-50%,+20℃時不超過90%,不凝露.
5. 電壓波動范圍為正負20%.
6. 安裝地點振動頻率范圍為10-150Hz,最大振動加速度不大于5m/S2.
技術參數:
1.投入門限:0.95(0.9～1.0可調).
2.切除門限: 1.0(-0.98～-1.0可調).
3.過電壓保護:
額定電壓380V時為440V,(400～440V可調)
額定電壓為220V時為265V,(230～265)
4.延時時間:100ms(20ms～5000ms可調）。
5.額定工作電壓:交流50Hz380V,(220V可選).
6.電流取樣輸入: ≤5A(AC).
7.欠流:0.5A(啟動無功電流檢測系統).
8.靈敏度:0.1A,介電強度:2500VAC.
9.過電壓分斷時間:不大于100mS.
10.輸出容量: 100mA/15VDC支路。
11.防護特級:不低于IP40.
12.工作狀態,連續工作制.
尺寸和安裝:
1、 外形尺寸和安裝尺寸見圖(一)。
2、 安裝時，將安裝附件的鉤子插入控制器側面注入孔，旋動附件螺絲，即能將機固定在屏上。
3、

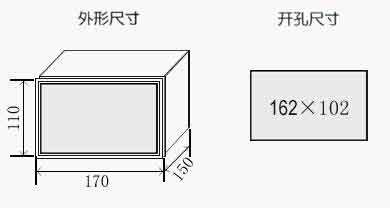

JKLD21Ⅲ型尺寸圖

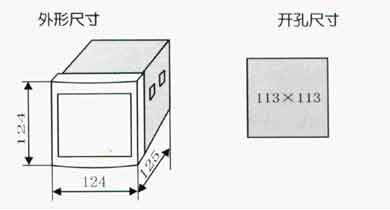

JKLD21Ⅱ型尺寸圖

JKLD21系列動態無功補償控制器
