YR(J)系列繞線轉子三相異步電動機產品詳細說明：

YR(J)系列繞線轉子三相異步電動機

一、適用范圍
1.1 YR系列繞線轉子三相異步電動機(以下簡稱電動機)技術條件符合《JB/T7119-93 YR系列繞線轉子三相異步電動機》。
1.2 YR系列繞線轉子三相異步電動機采用繞線繞組式，它能在較小的起動電流下提供較大的起動轉矩，并且能在一定范圍內調節轉速。廣泛用于起動時間較長和起動比較頻繁，需小范圍調速，需較大起動轉矩等場合做機械動力設備。
1.3 本系列電動機的外殼防護等級為IP44，冷卻方式為IC141。
1.4 本系列電動機定子繞組功率3 kw時為Y接，其他功率為△接，轉子繞組為Y接。

二、YR(J)系列繞線轉子三相異步電動機型號


三、電動機安裝尺寸及外形尺寸
電動機安裝尺寸及外形尺寸按本企業樣本或按顧客與本企業協議生產。
其安裝尺寸及外形尺寸見圖1和表1。

四、主要技術參數
YR(J)系列繞線轉子三相異步電動機主要技術參數見表2。

五、YRJ-22/6 三相繞線轉子異步電動機
1、 YRJ-22/6電動機防護等級為IP23，冷卻方式為IC01。
2、 YRJ-22/6電動機絕緣等級為定子/轉子：B/B級。

3、電動機型號的意義：

4、YRJ-22/6技術數據和安裝尺寸及外形尺寸
其技術數據和相關尺寸見圖2和表3。

YR(J)系列繞線轉子三相異步電動機安裝尺寸及外型尺寸

圖1

表1

安裝尺寸
機座號	A	A/2	C	B	D	E	H	K
132M	216	108	89	178	38	80	132	12
160M	254	127	108	210	42	110	160	15
160L	254	127	108	254	42	110	160	15
180L	279	139.5	121	279	48	110	180	15
200L	318	159	133	305	55	110	200	19
225M	356	178	149	311	60	140	225	19
250M	406	203	168 (335)	349 (311)	65 (60)	140	250	24
280S	457	228.5	190	368	75	140	280	24
280M	457	228.5	190	419	75	140	280	24

注：括號內尺寸為YRJO-22/8電機尺寸。

YRJ-22/6 三相繞線轉子異步電動機

1、YRJ-22/6技術數據

型號	功率 (kW)	定子電壓 (V)	定子電流 (A)	效率 (%)	功率因數 (cosφ)		轉速 (r/min)	轉子電流(A)	轉子電壓(V)	轉動慣量(kg·m2)
YRJ-22/6	22	380	45.5	89	0.85	2.8	955	63.1	224	0.637

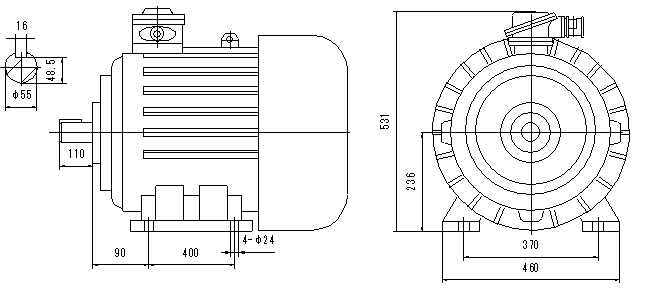

2、YRJ-22/6安裝尺寸及外形尺寸
