您的位置：您的位置：首頁 → 儀器儀表 → 電工儀表 → 示波器 → UTD2102B數字存儲示波器

產品名稱：

UTD2102B數字存儲示波器

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 示波器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

UTD2102B數字存儲示波器產品詳細說明：

UTD2102B數字存儲示波器

基本功能		技術指標
通道		2
帶寬		100MHz
采樣方式
實時采樣		500MS/s
等效采樣		25GS/s
平均值		2的n次方，2~256次可選。
輸入
輸入耦合		直流﹑交流,接地(DC,AC,GND)
輸入阻抗		1±2%ΜΩ，與24±3pF并聯
探頭衰減系數設定		1X,10X,100X,1000X
最大輸入電壓		400V(DC+AC峰值、1ΜΩ輸入阻抗) (10:1探頭衰減)
通道間隔離度		優于40：1
通道間時間延遲(典型)		150ps
水平
波形內插		sin(x)/x
記錄與儲存		存儲深度：1M采樣點
掃描范圍（S/div）		5ns/div ～ 50s/div,1-2-5進制(60MHz\80MHz\100MHz)
采樣率和延遲時間精確度		±100ppm(任何≥1ms的時間間隔)
時間間隔(△T) 測量精確度(滿帶寬)		單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns)
垂直
模擬數字轉換器(A/D)		8比特分辨率,兩個通道同時采樣
偏轉系數		2mV/div ～5V/div(在輸入BNC處)
位移范圍		±10div
模擬帶寬		100MHz
可選擇的模擬帶寬限制，典型的		20MHz
低頻響應（交流耦合，-3dB）		≤10Hz(在BNC上)
上升時間(在BNC上典型的)		＜3.5ns
直流增益精確度		2mv/div，5mv/div時±4%(采樣或平均值采樣方式); 10mv/div～5v/div時:±3%(采樣或平均值采樣方式)
直流測量精確度（平均值采樣方式））		垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV.
電壓差(ΔV)測量精度（平均值采樣方式）		在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±(3%×讀數+0.05div)
觸發
觸發靈敏度		DC~10MHz 0.5div 10MHz~上限帶寬 1div
觸發電平范圍	內部	距屏幕中心±10div
	EXT	±1.6V
	EXT/5	±8V
觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號	內部	±(0.3div×V/div)(距屏幕中心±4div范圍內)
	EXT	±(6%設定值+40mV)
	EXT/5	±(6%設定值+200mV)
預觸發能力		正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調
釋抑范圍		100ns-1.5s
設定電平至50%(典型的)		輸入信號頻率≥50Hz條件下的操作
邊沿觸發
邊沿類型		上升、下降
脈寬觸發
觸發模式		(大于,小于,等于)正脈寬，(大于,小于,等于)負脈寬
脈沖寬度范圍		20ns-10s
視頻觸發
觸發靈敏度 (視頻觸發,典型的)	內部	2div峰間值
	EXT	400mV
	EXT/5	2V
信號制式和行/場頻率（視頻觸發類型）		支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL)
交替觸發
CH1觸發		邊沿、脈寬、視頻、交替
CH2觸發		邊沿、脈寬、視頻、交替
測量
光標	手動模式	光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT）
	跟蹤模式	波形點的電壓值和時間值
自動測量		峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升）、延遲1-＞2 （下降）的測量
數學操作		加、減、乘、除、FFT
存儲波形		10組波形、10種設置
FFT	Window	Hanning,Hamming,Blackman,Rectangular
	采樣點	1024 points
李沙育圖形	相位差	±3 degrees
顯示
顯示類型		對角線為145毫米(5.7英寸)液晶顯示
顯示分辨率(顯示)		320水平×RGB×240垂直像素（單色）
顯示色彩		單色
顯示對比度		可調
背光強度（典型的）		300nit
顯示語言種類		中文簡體,中文繁體,英文
探頭補償器輸出
輸出電壓（典型的）		約3V,峰-峰值≥1MΩ負載時
頻率(典型的)		1kHz
接口功能
標準配置		1個USB（D）；1個USB（H）；1個RS-232C
選配件		GPIB和LAN
電源
電源電壓		100-240VACRMS 45Hz到440Hz,CAT II
耗電		小于30VA
保險絲		2A,T級,250V
環境
溫度		操作：0℃～+40℃
		非操作：-20℃～+60℃
冷卻方法		對流
濕度		+10℃~+30℃:≤95%±5%RH,
		+30℃~+40℃:≤75%±5%RH
高度		操作3,000米
		非操作15,000米
機械規格
尺寸		320mm（寬）×150mm（高）×130mm（深）（機身尺寸） 445×410×270 mm（2臺標準包裝尺寸）
重量(凈重)	機身	2.5kg（不含包裝），4 kg（含包裝）
	2臺含包裝	9.2 kg （標準包裝毛重）
IP防護		IP2X

UTD2102B數字存儲示波器

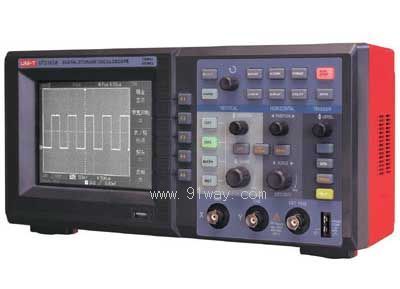

UTD2102B數字存儲示波器（示意圖）
