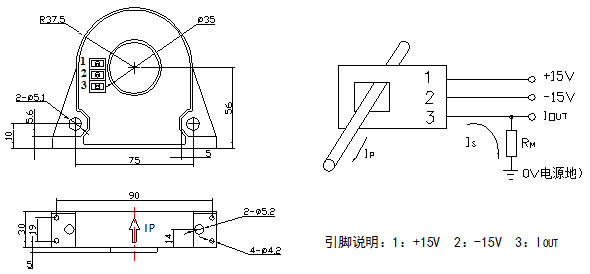

型號

CSM300LTB

CSM500LTB

IPN

原邊額定輸入電流

300

500

A

IP

原邊電流測量范圍

0～±500

0～±800

A

ISN

副邊額定輸出電流

100±0.5%

100±0.5%

mA

KN

匝數(shù)比

1：3000

1：5000

RM

測量電阻 (VC=±15V)

IP=±300 0~95

IP=±500 0~62

Ω

(VC=±15V)

IP=±500 0~40

IP=±800 0~11

Ω

(VC=±18V)

IP=±300 0~122

IP=±500 0~88

Ω

(VC=±18V)

IP=±500 0~58

IP=±800 0~30

Ω

VC

電源電壓

±15～±18(±5%)

V

IC

電流消耗

VC=±15V 28+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間5KV有效值/50Hz/1分鐘

εL

線性度

<0.1

%FS

I0

零點失調電流

TA =25℃ <±0.25

mA

IOM

磁失調電流

IP→0 <±0.20

mA

IOT

失調電流溫漂

IP=0 TA =-25～+85℃ <±0.5

mA

Tr

響應時間

<1

μs

f

頻帶寬度(-3dB)

DC～100

kHz

TA

工作環(huán)境溫度

-25～+85

℃

TS

貯存環(huán)境溫度

-40～+100

℃

RS

副邊線圈內阻(TA =25℃)

31

60

Ω
