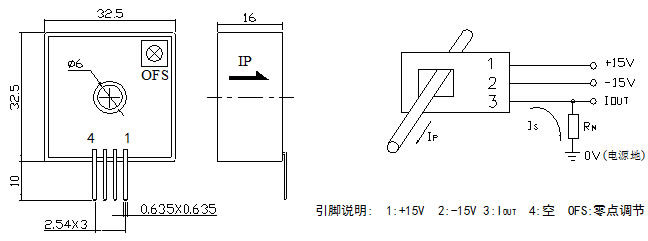

型號

CSM010CG

CSM020CG

CSM030CG

CSM050CG

IPN

原邊額定輸入電流

10

20

30

50

A

IP

原邊電流測量范圍

0～±20

0～±30

0～±45

0～±75

A

ISN

副邊額定輸出電流

10

20

30

50

mA

KN

匝數比

1：1000

1：1000

1：1000

1：1000

RM

測量電阻(VC=±15V/ IPN)

960(max)

490(max)

306(max)

169(max)

Ω

(VC=±15V/ IP)

490(max)

306(max)

192(max)

100(max)

Ω

VC

電源電壓

     ±12～±15(±5%)

V

IC

電流消耗

VC=±15V                    10+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間2.5 KV有效值/50Hz/1分鐘

εL

線性度

<0.1

%FS

X

精度

TA =25℃ VC=±15V          ±0.7

%

I0

零點失調電流

TA =25℃                   <±0.15

mA

I0M

磁失調電流

IP→0                       <±0.15

mA

I0T

失調電流溫漂

IP=0  TA =-25～+85℃       <±0.5

mA

Tr

響應時間

<1

μs

f

頻帶寬度(-1dB )

DC～100

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RS

副邊線圈內阻(TA =25℃)

36

Ω

標準

Q/3201CHGL02-2007
