您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電流傳感器 → CSM025AY型霍爾電流傳感器

產品名稱：

CSM025AY型霍爾電流傳感器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電流傳感器

參考價格：

廠價直銷

產品品牌：

奇霍

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CSM025AY型霍爾電流傳感器產品詳細說明：

產品描述：
應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

電參數

	型號	CSM025AY
IPN	原邊額定輸入電流	25		A
IP	原邊電流測量范圍	0～±36		A
ISN	副邊額定輸出電流	25		mA
KN	匝數比	1-2-3-4：1000
RM	測量電阻(VC=±15V)	IP =±25A時 54-360	IP =±36A時 68-190	Ω
VC	電源電壓	±12～±15(±5%)		V
IC	電流消耗	VC=±15V 10+Is		mA
Vd	絕緣電壓	在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘
εL	線性度	<0.2		%FS
X	精度	TA =25℃ VC=±15V ±0.7		%
I0	零點失調電流	TA =25℃ <±0.15		mA
IOM	磁失調電流	IP→0 <±0.15		mA
IOT	失調電流溫漂	IP=0 TA =-25～+70℃ <±0.5		mA
Tr	響應時間	<1		μs
f	頻帶寬度(-1dB)	DC～100		kHz
TA	工作環境溫度	-25～+70		℃
TS	貯存環境溫度	-40～+100		℃
RP	原邊線圈內阻	TA =25℃ ≤1.25		mΩ
RS	副邊線圈內阻	TA =70℃ 40		Ω
RIS	隔離內阻	TA =25℃ ≥1500		MΩ
	標準	Q/3201CHGL02-2007

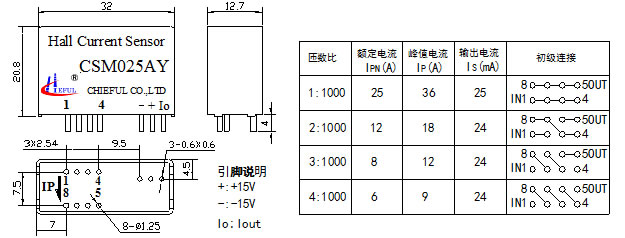

外形尺寸

使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。
2、傳感器電流輸入端焊接到線路板應牢固可靠，且印制板上的輸入端導線寬度不小于1.5mm，越短越好，印制板最好使用雙面環氧板，并雙面布線，以免長時間工作導致線路板發熱。
3、可以根據客戶要求，可以將原邊引腳改為1，3和6，8四只引腳。

CSM025AY型霍爾電流傳感器（示意圖）
