CS600BT系列霍爾電流傳感器產品詳細說明：

產品描述：
應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

電參數

	型號	CS030BT	CS050BT	CS100BT	CS200BT	CS300BT	CS400BT	CS500BT	CS600BT
IPN	原邊額定輸入電流	30	50	100	200	300	400	500	600	A
IP	原邊電流測量范圍	0～±60	0～±100	0～±200	0～±400	0～±600	0～±800	0～±900	0～±900	A
VOUT	副邊額定輸出電壓	±1(±1%)或±2(±1%)								V
VC	電源電壓	+5V(±5%)或+12(±5%)								V
IC	電流消耗	25								mA
Vd	絕緣電壓	在原邊與副邊電路之間2 .5KV有效值/50Hz/1分鐘
εL	線性度	±1								%FS
V0	零點失調電壓	TA =25℃  2.5V±1%								V
VOM	磁失調電壓	IPN→0  <±20								mV
VOT	失調電壓溫漂	IPN=0  TA =-25～+85℃  <±1								mV/℃
Tr	響應時間	≤3								μs
f	頻帶寬度(-3dB)	DC～20								kHz
TA	工作環境溫度	-25～+85								℃
TS	貯存環境溫度	-40～+100								℃
RL	負載電阻	≥10K								Ω
	標準	Q/3201CHGL02-2007

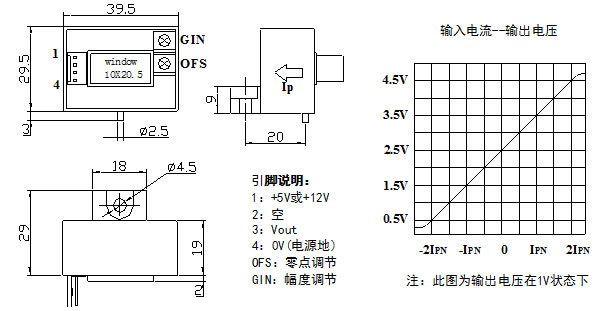

外形尺寸

使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4．原邊電流測量范圍是在額定輸出電壓1V狀態下。
