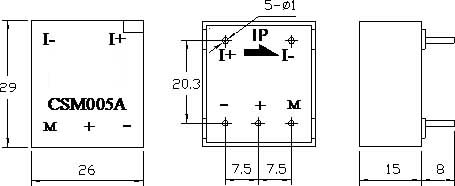

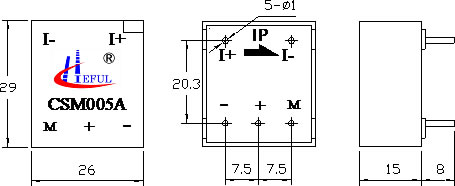

型號

CSM001A

CSM002A

CSM003A

CSM005A

IPN

原邊額定輸入電流

1

2

3

5

A

IP

原邊電流測量范圍

0～±2

0～±4

0～±6

0～±10

A

ISN

副邊額定輸出電流

25

25

25

25

mA

KN

匝數比

 25:1000

12:960

8:960

5:1000

RM

測量電阻(VC=±15V)

±IPN max     100~460

±IP max      100~205

Ω

VC

電源電壓

±12～±15(±5%)

V

IC

電流消耗

VC=±15V                  10+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL

線性度

 <0.2

%FS

XG

精度

TA =25℃ VC=±15V           ±0.7

%

I0

零點失調電流

TA =25℃                    <±0.15

mA

IOM

磁失調電流

IP→0                        <±0.15

mA

IOT

失調電流溫漂

IP=0  TA =-25～+85℃        <±0.5

mA

Tr

響應時間

<1

μs

f

頻帶寬度(-1dB)

DC～100

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RS

副邊線圈內阻

TA =85℃                    50

Ω

標準

Q/3201CHGL02-2007
