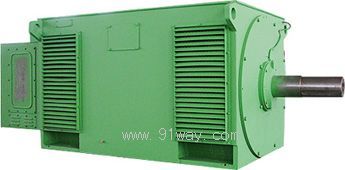

YRKS系列中型高壓繞線型異步電動機6kV/H355-630mm)產品詳細說明：

YRKS系列中型高壓繞線型異步電動機6kV/H355-630mm)機H355到H630共六個中心高。

系列電機的開發采用了先進的分析計算技術，加上制造中采用上乘的材料與精良的加工，使得系列電機具有效率高、噪聲低、振動小和可靠性高的優點。
系列電機的基本設計是臥式帶底腳的安裝方式（IMB3），運行定額為連續（S1）。
通常情況下，電機有三種基本的防護等級：IP：23、IP44、IP54。
　　系列電機的冷卻方式通常有IC01、IC81W、IC611或IC616四種。
系列電機可適用于拖拉軋機、磨機、提升機、皮帶機及重載起動的風機等負載。

結構簡介
系列電機的機座采用鋼板焊接結構，這使電機具有鋼度好、重量輕的優點，電機結構的優化設計也使得系列電機具有便于安裝和維護的優點。
定、轉子沖片采用整張片，由低損耗的硅鋼板沖制而成，這減少了鐵耗、提高了效率。
系列電機的絕緣等級為F級。定子鐵心壓裝后，在機座外部嵌線，線圈端部的外圈有端箍固定，端部之間的間隙用填充物塞緊，這增加了線圈的整體鋼度。線圈的端部接線完成之后，整個定子嵌線部分采取真空壓力浸漬無溶劑漆處理。處理好的定子嵌線最后裝入定子機座并與之固定。

轉子鐵心熱套于軸上，轉子線圈緊固于槽內以減小振動。線圈與線圈之間的焊接采用先進的焊接工藝，確保了連接處高的機械強度及良好的導電性。轉子線圈端部采用綁扎固定。轉子繞組經真空壓力浸漆后與滑環連接。這種轉子結構特別適應于承受旋轉產生的離心力。
為了不拆卸電機就可達到對滑環部分進行維護保養，滑環位于電機非軸伸端的機座外部。這種結構使得軸承之間的距離更小，改善了電機的振動。外滑環結構也避免了碳刷磨損產生的碳粉進入電機內部�；�環室內裝有軸帶風扇及用于收藏碳粉的過濾器。

標準設計的系列電機采用滾動軸承結構，根據電機中心高及轉速選用油脂或稀油潤滑方式，不需要強迫供油系統。用戶指定采用滑動軸承的電機采用滑動軸承結構，根據負載情況采用油環自潤滑或強迫供油方式潤滑。

機座號	極數	安裝尺寸											外型尺寸
		A	B	C	D	E	F	G	t	b	H	K	AC	AD	HD	L
355	4-6	630	900	315	100	210	28	90			355	28	1120	1000	2150	2300
400	4-10	710	1000	335	110			100			400	35	1260	1050	2350	2450
450	4	800	1120	355	120	210	32	109			450	35	1420	1100	2500	2750
	6-12				130	250		119
500	4	900	1250	475	130	250	32	119			500	42	1600	1150	2500	3050
	6-12				140		36	128
560	4	1000	1400	500	150	250			11.4	39.7	560	42	1800	1250	2550	3400
	6-12				160	300			12.4	42.8
630	4	1120	1600	530	170	300			12.4	44.2	630	48	2000	1300	2850	3700
	6-12				180					45.6

(1)當采用滑動軸承時，C尺寸偏差不包括軸向竄動。
注：圖中尺寸僅供參考，訂貨時以制造廠提供的外形及安裝尺寸圖為準。

YRKS系列繞線轉子高壓三相異步電動機（H355-630mm 6kV ）技術數據表

YRKS3553-4	220	1500	27.5	92.7	0.83	314	438	1.8	2700
YRKS3554-4	250		30.8	93.0	0.84	342	455		2800
YRKS3555-4	280		34.5	93.1	0.84	376	462		2900
YRKS4001-4	315		38.2	93.1	0.85	376	519		3200
YRKS4002-4	355		43.1	93.3	0.85	418	524		3300
YRKS4003-4	400		48.4	93.5		438	565		3400
YRKS4004-4	450	1500	47.7	93.7	0.85	493	562	1.8	3500
YRKS4005-4	500		60.3	93.9		537	572		3600
YRKS4501-4	560		67.3	94.2	0.85	672	530		4500
YRKS4502-4	630		74.6	94.5	0.86	667	583		4600
YRKS4503-4	710		84.0	94.6	0.86	815	535		4700
YRKS4504-4	800	1500	93.4	94.6	0.87	914	534	1.8	4800
YRKS5001-4	900		105	94.6		794	694		5400
YRKS5002-4	1000		116.6	94.9		889	689		5550
YRKS5003-4	1120	1500	130.4	95	0.87	1049	648	1.8	5700
YRKS5004-4	1250		145.4	95.1		1145	727		5900
YRKS5601-4	1400		162.7	95.2		1050	810		7500
YRKS5602-4	1600	1500	185.7	95.3	0.87	1130	862	1.8	7700
YRKS5603-4	1800		208.7	95.4		1225	894		7900
YRKS6301-4	2000		231.6	95.4		1379	904		9700
YRKS6302-4	2240		259.2	95.6		1517	918		9850
YRKS6303-4	2500	1500	288.9	95.7	0.82	1643	948	1.8	10150
YRKS4001-6	220	1000	28.3	92.5		416	328		3200
YRKS4002-6	250	1000	31.6	92.7		468	300		3300
YRKS4003-6	280	1000	35.4	92.8	0.82	468	374		3400
YRKS4004-6	315		39.7	93		561	346		3500
YRKS4005-6	355	1000	44.7	93.2	0.82	656	333	1.8	3600
YRKS4501-6	400		49.6	93.5	0.83	694	354		4500
YRKS4502-6	450		55.1	93.6	0.84	711	390		4600
YRKS4503-6	500		61.1	93.8		788	389		4700
YRKS4504-6	560	1000	68.2	94	0.84	886	385	1.8	4800
YRKS5001-6	630		75.6	94.3	0.85	682	573		5400
YRKS5002-6	710		85.1	94.5	0.85	748	587		5550
YRKS5003-6	800	1000	95.6	94.7	0.85	830	591	1.8	5700
YRKS5004-6	900		107.5	94.8		896	621		5900
YRKS5601-6	1000		119.2	95		912	701		7500
YRKS5602-6	1120		133.3	95.1		1026	696		7700
YRKS5603-6	1250		148.6	95.2	0.85	1118	712		7900
YRKS6301-6	1400		166.3	95.3		1129	759		9700
YRKS6302-6	1600	1000	189.9	95.4	0.85	920	1114	1.8	9850
YRKS6303-6	1800		213.4	95.5	0.85	1022	1126		10150
YRKS4001-8	220	750	29.4	92.2	0.78	568	237		3400
YRKS4002-8	250		33.5	92.3		567	270		3500
YRKS4003-8	280	750	36.9	92.5	0.79	612	282	1.8	3600
YRKS4501-8	315		40.9	92.6	0.80	572	341		4500
YRKS4502-8	355	750	46.1	92.7	0.80	613	358	1.8	4600
YRKS4503-8	400		51.7	93.0		677	365		4700
YRKS4504-8	450		57.4	93.1	0.81	737	375		4800
YRKS5001-8	500		63.5	93.5		706	437		5400
YRKS5002-8	560	750	71	93.7	0.81	777	444	1.8	5550
YRKS5003-8	630	750	79.7	93.9	0.81	863	449	1.8	5700
YRKS5004-8	710	750	89.7	94.0	0.81	927	473	1.8	5900
YRKS5601-8	800	750	100.9	94.2	0.81	929	529	1.8	7500
YRKS5602-8	900	750	113.4	94.3	0.81	1068	519	1.8	7700
YRKS5603-8	1000	125.8	94.4	94.4	0.81	1151	536	1.8	7900
YRKS6301-8	1120	750	140.8	94.5	0.81	1149	596	1.8	9700
YRKS6302-8	1250	750	157	94.6	0.81	1245	614	1.8	9850
YRKS6303-8	1400	750	175.6	94.7	0.81	1358	631	1.8	10150
YRKS6304-10	1600	750	200.5	94.8	0.81	1487	655	1.8	10450
YRKS4501-10	220	600	29.9	91.3	0.77	563	242	1.8	4300
YRKS4502-10	250	600	34.1	91.6	0.77	613	250	1.8	4400
YRKS4503-10	280	600	37.3	91.8	0.78	664	261	1.8	4500
YRKS4504-10	315	600	42.3	91.9	0.78	732	266	1.8	4600
YRKS4505-10	355	600	47.6	92.1	0.78	813	270	1.8	4700
YRKS5001-10	400	600	53.2	92.8	0.78	732	337	1.8	5250
YRKS5002-10	450	600	59.6	93.1	0.78	810	342	1.8	5400
YRKS5003-10	500	600	65.3	93.3	0.79	810	384	1.8	5550
YRKS5004-10	560	600	73	93.5	0.79	915	386	1.8	5700
YRKS5601-10	630	600	82	93.6	0.80	979	424	1.8	7300
YRKS5602-10	710	600	92.3	93.7	0.80	1058	417	1.8	7500
YRKS5603-10	800	600	103.9	93.8	0.80	1024	437	1.8	7700
YRKS6301-10	900	600	115.3	93.9	0.80	1143	483	1.8	9450
YRKS6302-10	1000	600	127.8	94.1	0.80	1238	496	1.8	9700
YRKS6303-10	1120	600	143	94.2	0.80	1351	509	1.8	9850
YRKS6304-10	1250	600	159.4	94.3	0.80	1481	516	1.8	10150
YRKS4504-12	220	500	32.2	90.4	0.72	498	274	1.8	4500
YRKS4505-12	250	500	36.5	91.5	0.72	568	275	1.8	4600
YRKS5001-12	280	500	40.3	91.7	0.73	519	350	1.8	5250
YRKS5002-12	315	500	44.5	92	0.74	593	342	1.8	5400
YRKS5003-12	355	500	49.5	92.1	0.75	692	327	1.8	5550
YRKS5004-12	400	500	55.6	92.3	0.75	692	375	1.8	5700
YRKS5601-12	450	500	61.6	92.5	0.77	822	345	1.8	7100
YRKS5602-12	500	500	68.3	92.7	0.77	923	337	1.8	7300
YRKS5603-12	560	500	76.4	92.8	0.77	1057	329	1.8	7500
YRKS5604-12	630	500	85.9	92.9	0.77	1233	314	1.8	7700
YRKS6301-12	710	500	88.7	93	0.77	1204	383	1.8	9450
YRKS6302-12	800	500	107.4	93.1	0.77	1305	399	1.8	9700
YRKS6303-12	900	500	120.7	93.2	0.77	1423	412	1.8	9850
YRKS6304-12	1000	500	133.9	933	0.77	1603	411	1.8	10150
