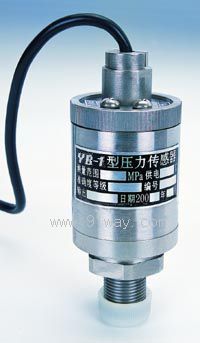

| 產品名稱: | YB-1型應變式壓力傳感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 儀器儀表 -- 壓力傳感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 聰睿 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
主 要 技 術 指 標 | ||
|
測量范圍 |
0- 0.1 ~ 100 | MPa |
|
輸出信號 |
0~5V,0~10mA,4~20mA | |
|
基本誤差 |
±0.2; ±0.3; ±0.5 | %F.S |
|
線性誤差L |
±0.2; ±0.3; ±0.5 | %F.S |
|
回程誤差H |
±0.2; ±0.3; ±0.5 | %F.S |
| 重復性R | ±0.2; ±0.3; ±0.5 | %F.S |
|
工作溫度 |
-10~+60 | ℃ |
|
溫度補償范圍 |
室溫~+60 | ℃ |
|
零點溫度影響 |
±0.3 | %F.S/10 ℃ |
|
輸出溫度影響 |
±0.3 | %F.S/10 ℃ |
|
激勵電壓 |
12,24,±6,±12 | VDC |
|
絕緣電阻 |
1000 | MΩ/100VDC |
|
零點輸出 |
< 0.1V, < 0.1mA, 4±0.1mA | |
|
安全過負荷率 |
120 | %F.S |
|
電 氣 連 接 方 式 | ||
|
連接方式 |
插頭座號 |
導線顏色 |
| 輸入(電源)正端 |
1 |
紅 |
| 輸出信號正端 |
2 |
藍 |
| 輸出信號負端 |
3 |
白 |
| 輸入(電源)負端 |
4 |
黃 |
| 若插頭座號、導線顏色發生顏色變化時,請以傳感器檢定合格證書為準。 | ||

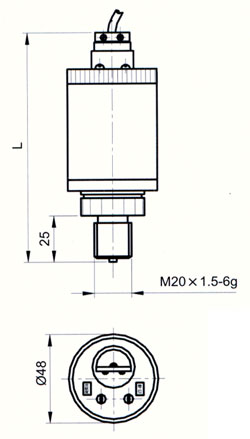

| 量程(MPa) | L(mm) |
| 0~0.2…30 | 112(121) |
| 0~40…60 | 122(126) |
| 注:括號內為24V供電時尺寸 | |
