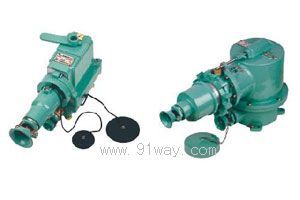

AC-30/50~100防爆插銷適用范圍
1. 1區、2區危險氣體場所;
2. ⅡA、ⅡB類T1~T4組爆炸性氣體或蒸氣環境;
3. 戶內、戶外(IP54)。
產品特點
1. 鋁合金外殼鑄造成型,表面噴塑;
2. 插座上有分合指示;
3. 插座與插頭設有聯鎖裝置,斷電后方能插拔;
4. 50~100A插座內裝斷路器,具有過載、短路保護;
5. 鋼管或電纜布線。
主要技術數據
AC-30
額定電壓(V):220/380
額定電流(A):30
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G3/4″
出線口螺紋:G11/4″
螺紋:G3/4″
電纜外徑(mm):ф10~ф14
額定電壓(V):220/380
額定電流(A):50
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G11/2″
出線口螺紋:G2″
螺紋:G11/4″
電纜外徑(mm):ф15~ф23
額定電壓(V):220/380
額定電流(A):63
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G11/2″
出線口螺紋:G2″
螺紋:G11/2″
電纜外徑(mm):ф18~ф30
額定電壓(V):220/380
額定電流(A):100
極數:1P+N+PE/3P+PE/3P+N+PE
防爆標志:ExdⅡBT4
進線口螺紋:G2″
出線口螺紋:G2″
螺紋:G2″
電纜外徑(mm):ф25~ф38

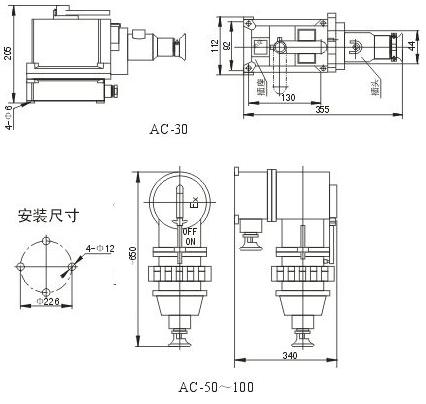

AC-30/50~100防爆插銷外形及安裝尺寸

型號
