您的位置：您的位置：首頁 → 電機產品 → 異步電機 → 交流變頻電機 → YZB系列變頻調速三相異步電動機

產品名稱：

YZB系列變頻調速三相異步電動機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 交流變頻電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YZB系列變頻調速三相異步電動機產品詳細說明：

YZB系列起重及冶金用變頻調速三相異步電動機（以下簡稱電動機）是將起重及冶金用三相異步電動機的特點與變頻調速的優點集于一體，具有過載能力大、機械強度高、調速范圍寬、運行穩定的特點，其基本技術條件符合IEC34-1國際標準和GB755國家標準的規定，電動機各項性能指標同國外九十年代水平相當。可使用于各種類型的起重及冶金機械或其他類似設備，及經常起動、制動、逆轉的場合。
1.電動機在下列條件下使用能正常運行。
1.1環境溫度不超過40℃（一般環境用），60℃（冶金環境用）。
1.2相對溫度≤90%。
1.3海拔不超過1000m。
1.4頻繁地起動、制動（電氣或機械的）及逆轉。
2.電動機額定電壓為380V，額定頻率為50Hz，可在3-100Hz范圍內連續調速，也可根據用戶要求，確定額定電壓、額定頻率、及3Hz以下的調頻要求。
3.電動機基準工作制為S3-40%。

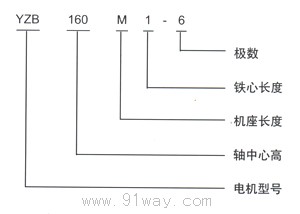

4.型號說明：

YZB系列變頻調速三相異步電動機技術參數

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	堵轉轉矩	最大轉矩	轉動慣量（Kg.m²）	輸出特性
型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	額定轉矩（倍）	額定轉矩（倍）	轉動慣量（Kg.m²）	輸出特性
YZB112M1-6	1.5	4.0	14.3	1.25-1.8	2.4	0.019	5-50Hz 恒轉矩 5-100Hz 恒功率電壓-頻率特性轉矩-頻率特性
YZB132M1-6	3.0	7.8	28.7	1.25-1.8	2.4	0.052
YZB132M2-6	4.0	9.6	38.2	1.25-1.8	2.4	0.063
YZB160M1-6	5.5	12.9	52.5	1.25-1.8	2.4	0.10
YZB160M2-6	7.5	17.6	71.6	1.25-1.8	2.6	0.13
YZB160L-6	11	24.9	105.1	1.25-1.8	2.8	0.17
YZB180L-6	15	33.1	143.3	1.25-1.8	2.8	0.31
YZB200L-6	22	46.8	210.1	1.25-1.8	2.8	0.56
YZB225M-6	30	66.3	286.5	1.25-1.8	2.8	0.74
YZB250M1-6	37	72.6	353.4	1.25-1.8	2.8	1.28
YZB250M2-6	45	89.3	429.8	1.25-1.8	2.8	1.53
YZB160L-8	7.5	18.1	95.5	1.25-1.8	2.6	0.17
YZB180L-8	11	25.8	140.1	1.25-1.8	2.8	0.31
YZB200L-8	15	34.7	191.0	1.25-1.8	2.8	0.56
YZB225M-8	22	49.7	280.1	1.25-1.8	2.8	0.74
YZB250M1-8	30	67	382.0	1.25-1.8	2.8	1.28
YZB250M2-8	37	82.6	471.1	1.25-1.8	2.8	1.53

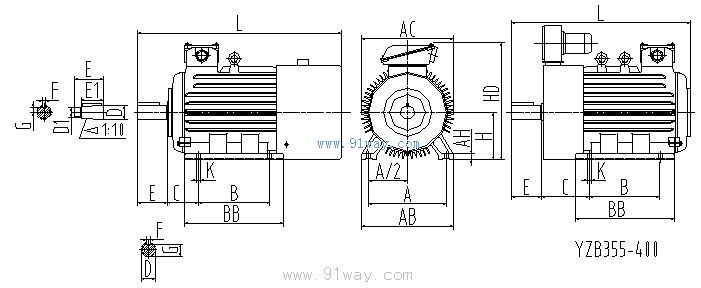

1M1001及1M1003臥式安裝機座不帶底腳端蓋無凸緣的電動機YZB 112－YZB 400

機座號	安裝尺寸及公差 Mounting Dimension & Tolerance																				外型尺寸 overall dimensions
	A	A/2	B	C		D		D1	E		E1	F		G		H		K		螺栓	AB	AC	BB	HA	HD	L
				基本	極限	基本	極限		基本	極限	基本	基本	極限	基本	極限	基本	極限	基本	極限	直徑
Frame				尺寸	偏差	尺寸	偏差		尺寸	偏差	尺寸	尺寸	偏差	尺寸	偏差	尺寸	偏差	尺寸	偏差	Dia.
																			Toler-	of
																			ance	bolt
112M	190	95	140	70	±2.0	32			80	±0.37		10	0	27		112		12		M10	250	245	235	15	330	590
132M	216	108	178	89		38							-0.036	33		132					275	285	260	17	360	645
160M	254	127	210	108	±3.0	48			110	±0.43		14		42.5		160		15	+0.43	M12	320	325	290	20	420	758
160L			254														0		0				335			800
180L	279	139.5	279	121		55		M36 ×3			82		0	19.9		180	-0.5				360	360	380	22	460	870
200L	318	159	305	133		60		M42 ×3	140	±0.50	105	16	-0.043	21.4		200		19		M16	405	405	400	25	510	975
225M	356	178	311	149	±4.0	65								23.9		225					455	430	410	28	545	1050
250M	406	203	349	168		70		M48 ×3				18		25.4	0	250		24		M20	495	480	460	30	650	990
280S	457	228.5	368	190		85		M56 ×4	170		130	20		31.7	-0.2	280					545	535	535	32	685	1150
280M			419																+0.52				585			1200
315S	508	254	406	216		95		M64 ×4				22		35.2		315		28	0	M24	640	620	610	35	770	1270
315M			457										0				0						660			1320
355M	610	305	560	254		110		M80 ×4	210	±0.58	165	25	-0.052	41.9		355	-1.0				740	710	730	38	1180	1370
355L			630																				800			1430
400L	686	343	710	280		130		M100×4	250		200	28		50		400		35	+0.62	M30	810	840	820	45	1260	1580
																			0

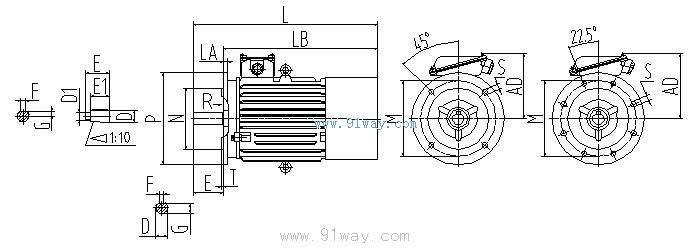

1M3001及1M3003臥式安裝機座不帶底腳端蓋有凸緣的電動機YZB112－YZB225

機座號	安裝尺寸及公差 Mounting Dimension & Tolerance																						外型尺寸 overall dimensions
		D		D1	E		E1	F		G		M	N		P	R		S		螺栓	T最大	孔數	AD	L	LA	LB
	凸緣	基本	極限		基本	極限	基本	基本	極限	基本	極限		基本	極限		基本	極限	基本	極限	直徑	Max.	(個)
	代號	尺寸	偏差		尺寸	偏差	尺寸	尺寸	偏差	尺寸	偏差		尺寸	偏差		尺寸	偏差	尺寸	偏差		of	Holes
																					T

112M	FF215	32		250	80	±0.37		10	0	27		215	180	+0.014	250	0	±2	15	0.43	M12	4	4	220	590	14	510
														-0.011					0
132M	FF265	38	+0.018	300					-0.036	33		265	230		300								230	640		560
160M	FF300	48	+0.002	350	110	±0.43		14		42.5		300	250	+0.016	350		±3	19		M16	5		250	820	18	710
160L											0			-0.013										870		760
180L		55		M36×3			82		0	19.9	-0.2								0.52				280	910		800
200L	FF400	60		M42×3	140	±0.50	105	16	-0.043	21.4		400	350	±0.018	450				0			8	320	1050	20	910
225M		65								23.9							±4							1110		970

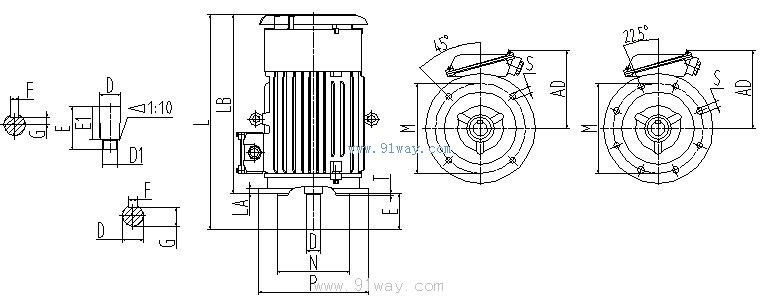

1M3011及1M3013立式安裝機座不帶底腳端蓋有凸緣的電動機YZB112－YZB315

機座號	安裝尺寸及公差 Mounting Dimension & Tolerance																						外型尺寸 overall dimensions
		D		D1	E		E1	F		G		M	N		P	R		S		螺栓	T最大	孔數	AD	L	LA	LB
	凸緣	基本	極限		基本	極限	基本	基本	極限	基本	極限		基本	極限		基本	極限	基本	極限	直徑		(個)
Frame	代號	尺寸	偏差		尺寸	偏差	尺寸	尺寸	偏差	尺寸	偏差		尺寸	偏差		尺寸	偏差	尺寸	偏差


112M	FF215	32			80	±0.37		10		27		215	180	+0.014	250	0	±2	15	0.43	M12	4	4	220	590	14	510
			+0.018						0					-0.011					0
132M	FF265	38	+0.002						-0.036	33		265	230		300								230	640		560
160M	FF300	48			110	±0.43		14		42.5		300	250	+0.016	350		±3	19		M16	5		250	820	18	710
160L											0			-0.013										870		760
180L		55		M36×3			82		0	19.9	-0.2												280	910		800
200L	FF400	60		M42×3	140	±0.50	105	16	-0.043	21.4		400	350	±0.018	450							8	320	1050	20	910
225M		65								23.9							±4		0.52					1110		970
250M	FF500	70		M48×3				18		25.4		500	450	±0.020	550				0				385	1280	22	1140
280S		85		M56×4	170		130	20		31.7													435	1380		1210
280M									0															1430		1260
315S	FF600	95		M64×4				22	-0.052	35.2		600	660	±0.022	660			24		M20	6		520	1490	25	1320
315M																								1540		1370

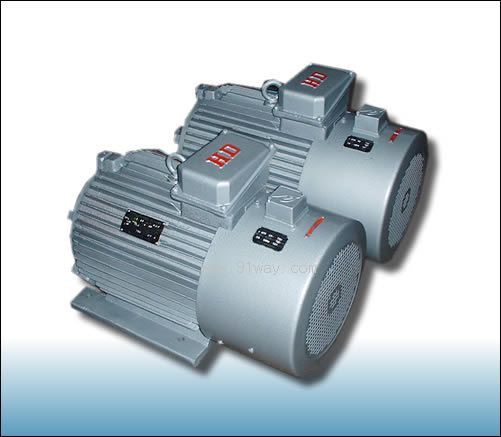

YZB系列變頻調速三相異步電動機

YZB系列變頻調速三相異步電動機（示意圖）
