產品名稱： | TD-24/3150-40固封極柱滅弧室 | ||||

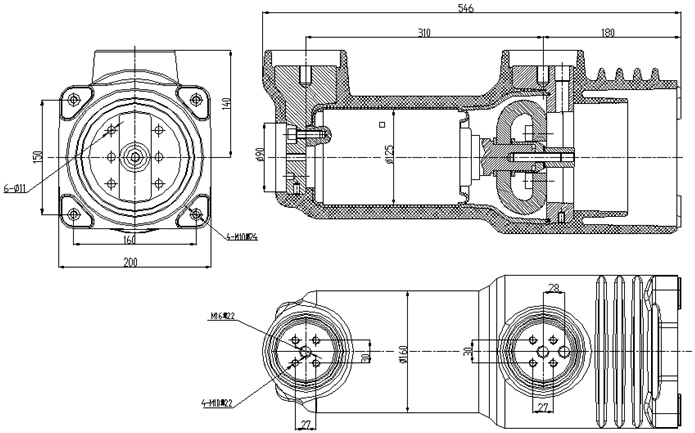

| 型號規(guī)格： |   放大圖片 |
|||||
| 產品類別： | 常規(guī)產品 -- 備品配件 -- 陶瓷真空滅弧室 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
主要技術參數 | |||
|
序號 |
名 稱 |
單位 |
數 值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
3150 |
|
3 |
額定頻率 |
HZ |
50 |
|
4 |
短時(1min)工頻耐受電壓 |
kV |
48 |
|
5 |
雷電沖擊耐受電壓(峰值) |
kV |
85 |
|
6 |
額定短路開斷電流 |
kA |
40 |
|
7 |
額定峰值耐受電流 |
kA |
100 |
|
8 |
額定短路關合電流 |
kA |
100 |
|
9 |
額定短時耐受電流(4秒) |
kA |
40 |
|
10 |
額定單個電容器組開斷電流 |
A |
630 |
|
11 |
額定背對背電容器組開斷電流 |
A |
400 |
|
12 |
額定短路開斷電流開斷次數 |
次 |
30 |
|
13 |
機械壽命 |
次 |
10000 |
|
14 |
額定觸頭壓力下的回路電阻 |
μΩ |
≤10 |
|
15 |
觸頭自閉力 |
N |
200±60 |
|
16 |
額定開距下的觸頭反力 |
N |
300±60 |
|
17 |
觸頭允許磨損厚度 |
mm |
3 |
|
18 |
真空滅弧室內部氣體壓力 |
Pa |
≤1.33×10-3 |
|
19 |
運動部分質量 |
kg |
|
|
20 |
允許貯存期 |
年 |
20 |
|
21 |
額定操作順序 |
O-180s-CO-180s-CO | |
|
配套的真空開關設備應滿足的機械參數 | |||
|
1 |
觸頭開距 |
mm |
11±1 |
|
2 |
觸頭接觸行程 |
mm |
3.5±0.5 |
|
3 |
額定觸頭壓力 |
N |
4200±300 |
|
4 |
平均分閘速度 |
m/s |
1.1±0.2 |
|
5 |
平均合閘速度 |
m/s |
0.6±0.2 |
|
6 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
7 |
觸頭反彈幅值 |
mm |
≤2 |
|
8 |
觸頭合閘和分閘不同期 |
ms |
≤1 |
TD-24/3150-40固封極柱滅弧室
