J/L11W手動截止閥產品詳細說明：

J/L11W手動截止閥

產品引用標準：
螺紋可按BSPT、BSP、NPT、DIN259/2999生產

主要性能規范：
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃

產品結構特點：
　　硅溶膠精密鑄造不銹鋼閥體、閥蓋
　　適用于水、油、汽及某些腐蝕性流體介質
　　常溫額定工作壓力為200PSI（1.6Mpa）

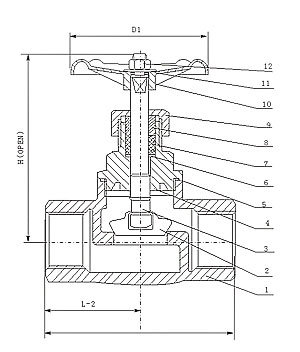

J/L11W手動截止閥主要零件的材料說明：

ITEM	部件	材質
1	閥體	CF8/CF8M
2	閘瓣	304/106
3	閥桿	316
4	閥蓋	CF8/CF8M
5	密封墊	PTFE
6	平墊	304/106
7	填料	PTFE
8	壓環	304/106
9	壓蓋	CF8/CF8M
10	手輪	ALUMNUM ALLOY
11	銘牌	ALUMNUM ALLOY
12	螺母	304

主要外形尺寸：

SIZE	d	L	D1	H	Cv FACTORY
1/2"	15	66	70	100	3.8
3/4"	20	80	70	106	7.0
1"	25	90	80	118	11.0
1-1/4"	32	105	100	134	21.0
1-1/2"	40	120	100	152	29.0
2"	50	141	110	172	50.0

J/L11W手動截止閥
