一、概述：
ExPCU-01防爆正壓控制器的防爆性能符合GB3836.1—2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.5-2004《爆炸性氣體環境用電氣設備 第5部分：正壓型 “P”》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型 “d”》、和GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型 “i”》的規定。防爆標志為ExPdibⅡBT4，適用于直流24V的電源供電，可對正壓通風型防爆控制柜及正壓補償型防爆控制柜的供氣系統進行控制。

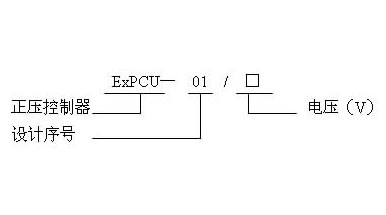

二、ExPCU-01防爆正壓控制器型號含義：

三、使用環境條件：
a) 海拔不超過2000m；
b) 環境溫度為-40~+60℃
c) 空氣相對溫度不大于90%（+25℃）；
d) 與垂直面的傾斜度不超過15°；
e) 在無顯著搖動和沖擊振動的地方；
f ) 污染等級為3極；
g) 安裝類別為III類；
h) 在無破壞絕緣的氣體或蒸氣的環境中；
i) IIA~IIB級、T1~T4組爆炸性氣體混合物2區危險場所。

四、主要技術數據：
額定電壓： DC 24V；
防 護 等 級：IP20；
功 耗：小于2W；
輸入回路電流：小于20mA；
輸出容量為：DC 24V 200mA；
外型尺寸：120×120×90mm；
盤面開口尺寸：110×110mm；

五、 結構說明：
1、 控制器的處殼采用ABS塑料制成。
2 、控制器內部由控制儀表、壓力變送器、儀表端子和電纜引入裝置等組成。
