您的位置：您的位置：首頁 → 低壓電器 → 電磁吸盤 → YX2系列自動永磁吊裝器

產品名稱：

YX2系列自動永磁吊裝器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電磁吸盤

參考價格：

廠價直銷

產品品牌：

大洲

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YX2系列自動永磁吊裝器產品詳細說明：

YX2系列自動永磁吊裝器主要在造船廠、鉚焊廠、鋼結構件廠、倉庫、車間、貨場等與各種起重設備配套使用中吸持板塊狀鐵磁性材料或工件，既可單臺使用，又可多臺組合吸運大而長的鐵磁性材料的工件。可在貨場、鋼板預處理生產線、鋼板切割線等場合代替電磁鐵吊運鋼板。該產品具有結構輕巧、操作方便、吸持力強、不耗電和安全可靠等特點，有助于改進裝卸搬運作業的工作條件，提高其勞動生產率。作為一種高效、安全、節能的新型吊裝工具，已廣泛應用于造船、工程機械、模具制造等行業中。

YX2 系列自動永磁吊裝器參數

型號參數		YX2-1000	YX2-1500	YX2-2000	YX2-3000	YX2-5000
外形尺寸	A(mm)	510	665	680	770	920
	B(mm)	210	210	320	360	420
	C(mm)	580	735	750	850	1000
	D(mm)	390	390	500	500	580
	H(mm)	380	380	420	510	600
凈重（kg）		160	195	250	320	450
測試最大拉脫力		4000	5000	7000	9000	12500

安吊重范圍

型號	鋼板額定吊重能力	鋼板最小厚度需求(mm)	最大工件長度(mm)	試驗最大拉脫力（kg）	自重 (kg)	安全系數
YX2-1000	1000	10	3000	4000	160	X4
YX2-1500	1500	10	3000	5000	195	X4
YX2-2000	2000	10	3000	7000	250	X3.5
YX2-3000	3000	15	4000	9000	320
YX2-5000	5000	20	4000	12500	450

本自動永磁吊裝器的吊重能力會因下列因素改變其能力能力：鋼材厚度、平面的粗糙度、材質種類及永磁吊裝器與鋼材是否清除干凈。（請參考下列圖表及換算公式）

吊重能力及鋼材厚度換算表

Tx	鋼材厚度		負載能力之比率
Tx	mm	inch	YX2-20	YX2-10	YX2-5	YX2-3	YX2-2	YX2-1
T1	Up60	Up2.36	100%	100%	100%	100%	100%	100%
T2	55	2.16″	90%	100%
T3	50	1.97″	80%	90%
T4	45	1.77″	70%	80%	95%
T5	40	1.57″	60%	70%	85%	95%
T6	35	1.38″	40%	60%	80%	85%	95%
T7	30	1.18″	20%	40%	70%	75%	85%
T8	25	0.98″	10%	20%	50%	65%	75%	90%
T9	20	0.79″	/	10%	30%	45%	65%	80%
T10	15	0.59″	/	/	10%	220%	45%	65%
T11	10	0.39″	/	/	/	10%	20%	40%
T12	5	0.20	/	/	/	/	10%	20%

b. 鋼材平面粗糙度（FX）、鋼材之材質種類（MX）與吊裝能力換算參考表：
F1 1.6um125%
F2 6.3um100%
F3 12.6um90%
F4 ~80%

M1低碳鋼 125%
M2中碳鋼 100%
M3高碳鋼 90%
M4低合金鋼 80%
M4鑄鐵 60%

安全吊裝范圍換算公式——（Tx*Fx*Mx*額定吊裝量Kg）
范例：
鋼材條件：T8，F1，M3 1000kg（LS2-1）
90%×125%×85%×1000=744kg
以上圖表為參考值，安全系數×3.5倍,本永磁吊裝器的吊重能力標示為測試吸力的1/4。如LS2-1的吊重能力為1000kg，但其實際測試吸力為大于4000kg。（大的安全系數，為考慮及確保使用的安全因素）如欲吊的鋼材超出上述吊重范圍，請于吊離鋼材前先測試，無安全之慮后再行使用

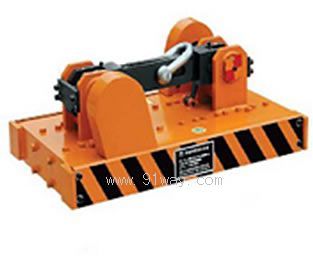

YX2系列自動永磁吊裝器

YX2系列自動永磁吊裝器（示意圖）
